數字式測量?jī)x表已成為主流，因?yàn)閿?shù)字式儀表靈敏度高，準確度高，顯示清晰，過載能力強，便于攜帶，使用更簡單。

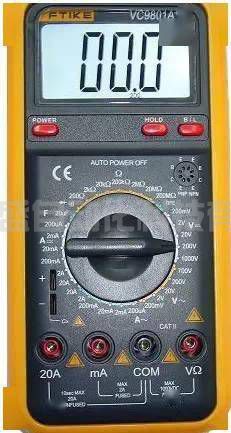

▲ 圖1

下面以該型數字萬用表為例，簡單介紹其使用方法和注意事項。

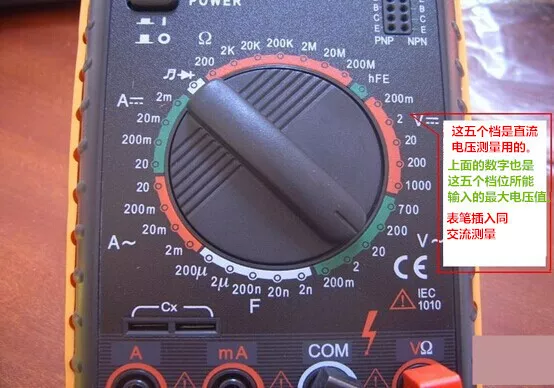

1、將黑表筆插入com端口，紅表筆插入VΩ端口。

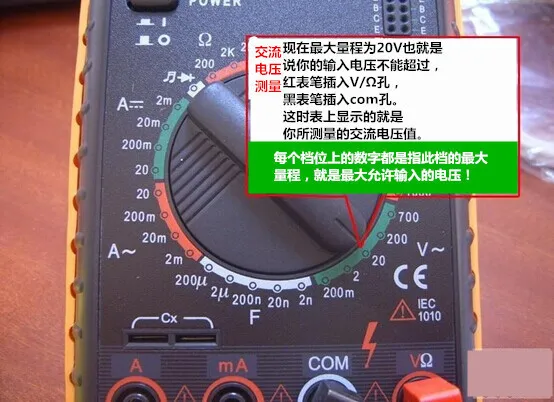

2、功能旋轉開關打至V~(交流)，V-(直流)，并選擇合     適的量程 。

3、紅表筆探針接觸被測電路正端，黑表筆探針接地或 接負端，即與被測線路并聯。

4、讀出LCD顯示屏數字。

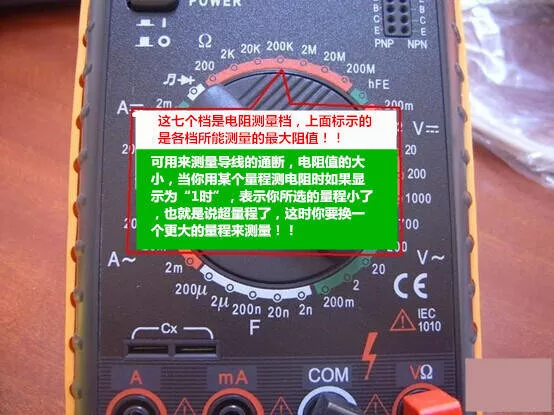

1、關掉電路電源。

2、 選擇電阻檔（?）。

3、 將黑色測試探頭插入 COM 輸入插口。 紅色測試探頭插入 ? 輸入插口。

4、 將探頭前端跨接在器件兩端，或你想測電阻的那部分電路兩端。

5、查看讀數，確認測量單位－歐姆（?），千歐（k?）或兆歐（M?）。

轉盤打在(     )檔，紅表筆插在右一孔內，黑表筆插在右二孔內，兩支表筆的前端分別接二極管的兩極，如下圖所示，然后顛倒表筆再測一次。

測量結果如下：如果兩次測量的結果是：一次顯示“1”字樣，另一次顯示零點幾的數字。那么此二極管就是一個正常的二極管，假如兩次顯示都相同的話，那么此二極管已經損壞，LCD上顯示的一個數字即是二極管的正向壓降：硅材料為0.6V左右；鍺材料為0.2V左右，根據二極管的特性，可以判斷此時紅表筆接的是二極管的正極，而黑表筆接的是二極管的負極。

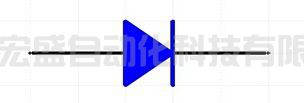

二極管最重要的一個特性是：

▲ 單向?qū)ㄐ?/span>

將轉盤打在短路（  ）檔，表筆位置同上。用兩表筆的另一端分別接被測兩點，若此兩點確實短路，則萬用表中的蜂鳴器發出聲響。

1、斷開電路；

2、黑表筆插入com端口，紅表筆插入mA或者20A端口；

3、功能旋轉開關打至A~(交流)，A-(直流)，并選擇合適 的量程；

4、斷開被測線路，將數字萬用表串聯入被測 線路中，被測線路中電流從一端流入紅表筆， 經萬用表黑表筆流出，再流入被測線路中；

5、接通電路；

6、讀出LCD顯示屏數字。

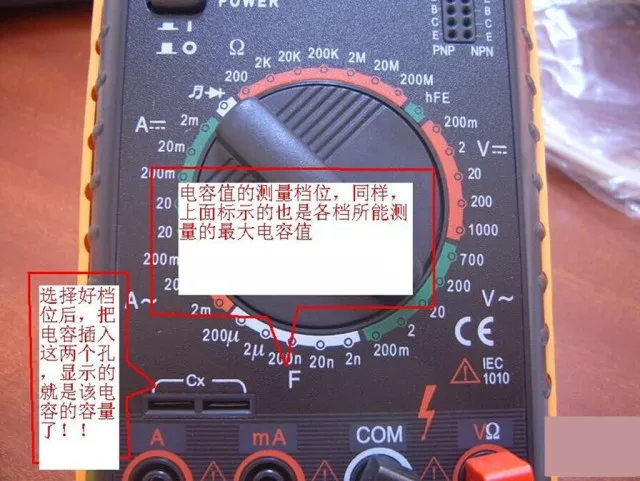

1、將電容兩端短接，對電容進行放電，確保數字萬用表的安全。

2、將功能旋轉開關打至電容（C）測量檔，并選擇合適的量程。

3、將電容插入萬用表C-X插孔。

4、讀出LCD顯示屏上數字。

小知識：電容的單位：

1F=1000mF=1000uF=1000nF=1000pF

1、如果無法預先估計被測電壓或電流的大小，則應先撥至最高量程擋測量一次，

再視情況逐漸把量程減小到合適位置。測量完畢，應將量程開關撥到最高電壓擋，并關閉電源。

2、滿量程時，儀表僅在最高位顯示數字“1”，其它位均消失，這時應選擇更高的量程。

3、測量電壓時，應將數字萬用表與被測電路并聯。測電流時應與被測電路串聯，測直流量時不必考慮正、負極性。

4、當誤用交流電壓擋去測量直流電壓，或者誤用直流電壓擋去測量交流電時，顯示屏將顯示“000”，或低位上的數字出現跳動。

5、禁止在測量高電壓（220V以上）或大電流（0.5A以上）時換量程，以防止產生電弧，燒毀開關觸點。
