1.展開項目樹中的PLC的程序塊，選擇所需的硬件中斷，左鍵雙擊打開所需的硬件中斷，如下圖所示。

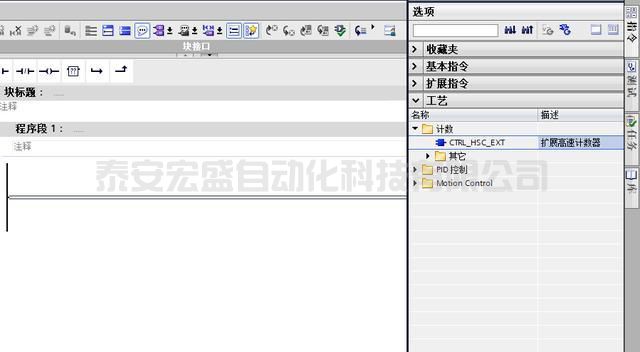

2.在指令列表中找到工藝指令 -- 計數 -- CTRL_HSC_EXT，如下圖所示。

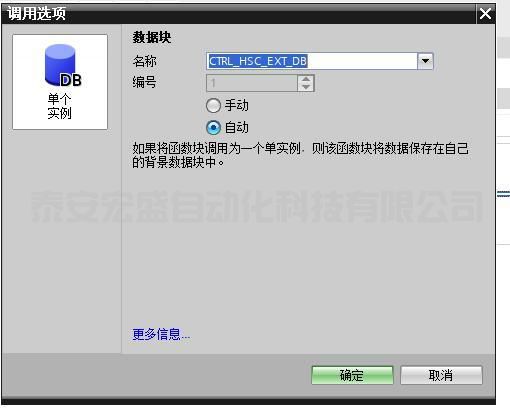

3.將指令拖入硬件中斷的程序編輯器，會產生如下圖所示的調用選項，只能選擇單個實例，單擊“確定”按鈕。

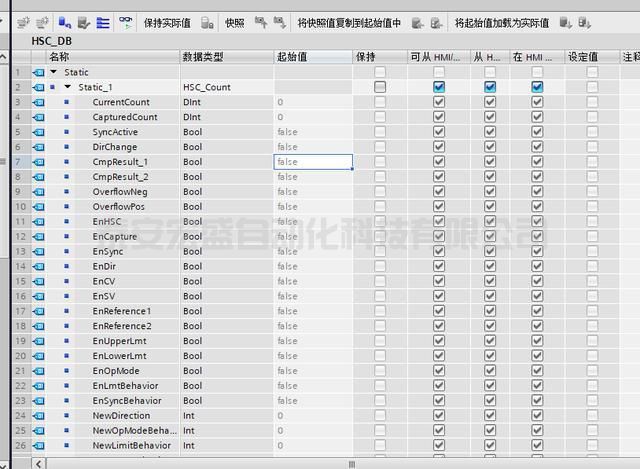

4.雙擊“項目樹”-“程序塊”下的“添加新塊”，添加DB數據塊，在數據塊中新建變量，數據類型為HSC_Count，如下圖所示。

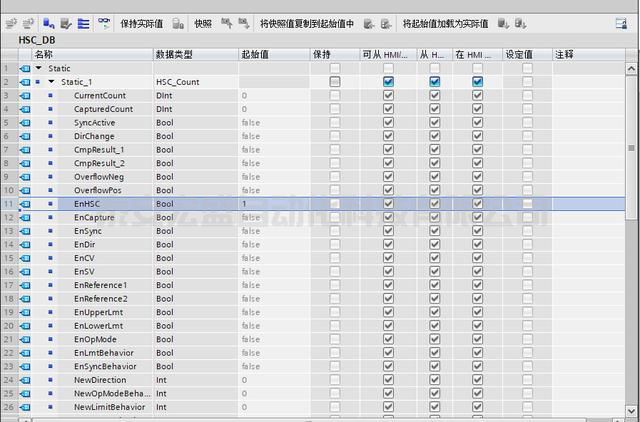

5.將EnHSC變量的值設置為1，也就是高速計數器的軟件門使能，如下圖所示。

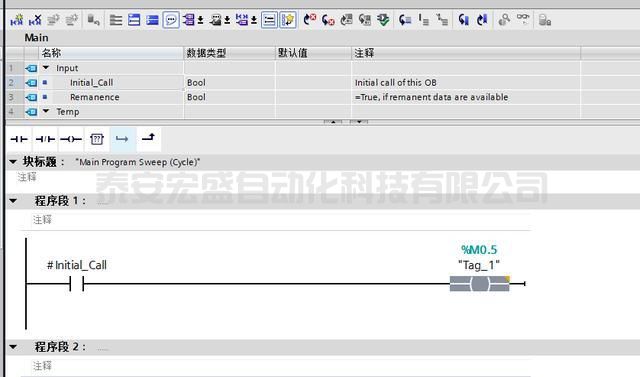

6.雙擊打開OB1程序塊，在OB1第一個掃描周期將M0.5置位，如下圖所示。

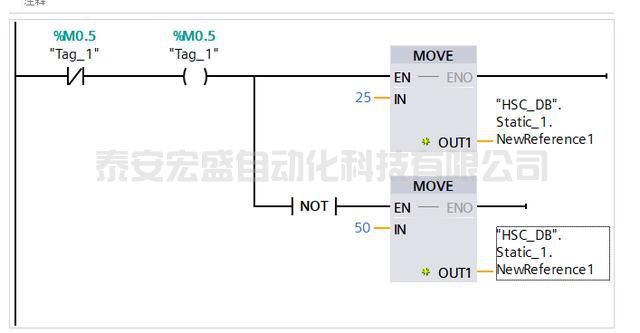

7.然后進入中斷程序塊內進行編程，M0.5作為標志位，該標志位為1時指代參考值為25時，為0時指代參考值為50時。

當進入中斷時，反轉標志位，并賦值新的參考值。

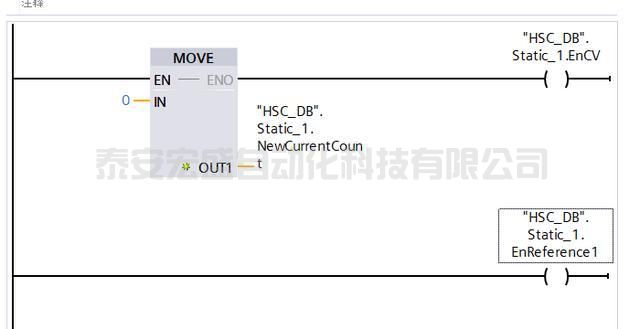

8.設置新的當前值為0，設置新的當前值使能，設置新的參考值使能，如下圖所示。

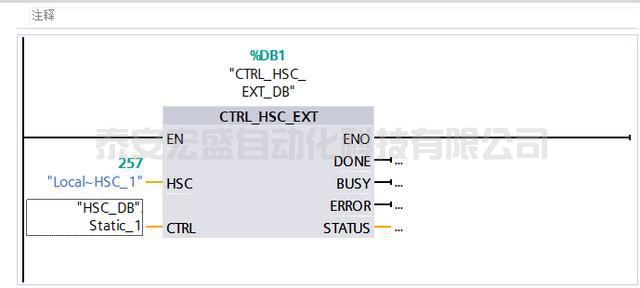

9.觸發高速計數器指令，輸入高速計數器標識符，以HSC1為例，輸入符號名“Local~HSC_1”，在CTRL處輸入下圖所示的變量。

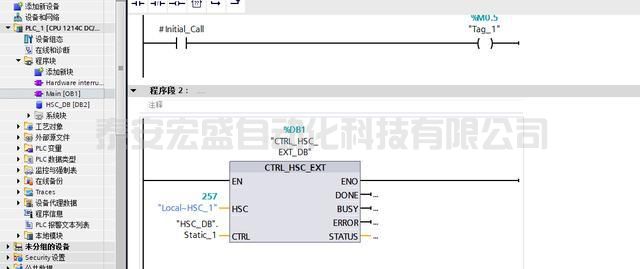

10.再返回OB1程序塊，將中斷程序塊中的高速計數器指令復制到OB1即可，如下圖所示。

11.至此程序編制部分完成，將完成的組態與程序下載到CPU后即可執行，當前的計數值可在ID1000中讀出。
