對于S7-1200 PLC，常用的模擬量模塊主要是用于接收標準電壓或電流信號的模擬量輸入模塊，還有測量溫度專用的熱電阻和熱電偶模塊，還有模擬量輸出模塊和模擬量信號板。下面就分別來看一下不同模塊的接線吧。#學習PLC#

1、模擬量輸入模塊

模擬量輸入模塊只支持標準的電壓和電流信號，如果熱電阻或熱電偶等溫度傳感器是不只能直接接到模擬量輸入模塊的，這種情況下要么是通過變送器然后再接到模擬量輸入模塊，要么是使用專用的模塊。

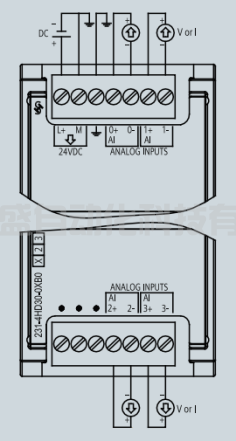

模擬量輸入模塊是SM1231，有4路和8路的模塊，下圖是SM1231 4路的模塊，即一共有4個通道，每個通道有兩個接線端子，比如0 ，0-。

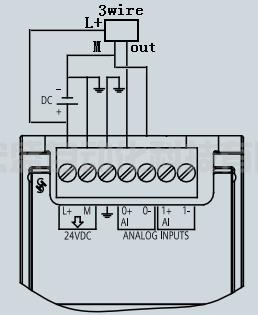

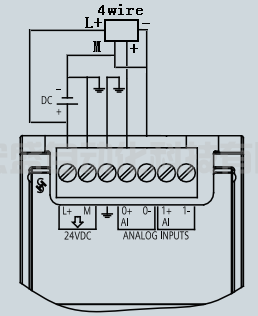

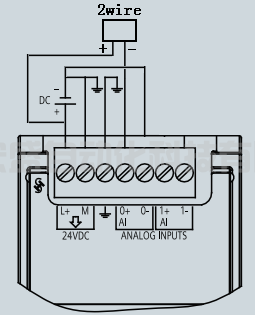

當模擬量模塊的輸入通道設置為電流信號輸入時，電流信號輸出的傳感器根據線的根數不一樣，分為二線制、三線制、四線制的傳感器，它們的接線方法是有區別的。具體看下面的接線圖。

2、熱電偶和熱電阻模擬量模塊

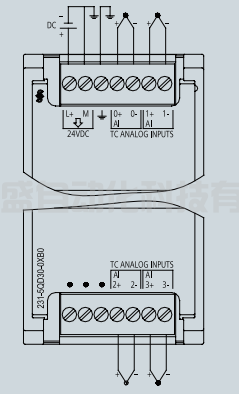

S7-1200 PLC有專用用于對溫度進行采集的熱電偶模塊SM1231 TC和SM 1231RTD。熱電偶模塊有4AI和8AI兩種，下面以SM1231 TC 4AI為例看一下接線圖。

該模塊一共有4個通道，每個通道有兩個接線端子，比如0 ，0-。我們在接線的時候需要注意的是：當有通道不使用的時候，需要將未使用的通道進行短接，我們只要將0 ，0-兩端短接起來就可以了?；蛘咭部梢栽谲浖袑⒃撏ǖ澜靡彩强梢缘?。

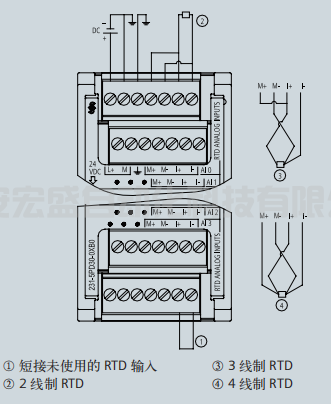

熱電阻模塊用于對熱電阻輸出的電阻信號進行接收，熱電阻模塊也有4AI和8AI兩種，下面以SM 1231RTD 4AI為例看一下接線圖。

該模塊有4個通道，每個通道有4個端子，比如M 、M-、I 、I-，熱電阻傳感器分為二線制、三線制和四線制三種類型的傳感器，不同線制的傳感器接入到熱電阻模塊時也有不同，具體可上上圖。

同樣的，我們在接線的時候需要注意當有通道不使用的時候，需要將未使用的通道進行短接。

3、模擬量輸出模塊

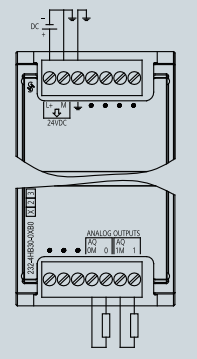

S7-1200 PLC有2AQ和4AQ兩種模擬量輸出模塊，可以輸出±10V的電壓信號、4-20mA或0-20mA的電流信號。下面以SM1232 2AQ為例看一些模塊的接線。

該模塊有2個通道，每個通道有兩個端子，比如0M和0，其中0M相當于公共端。模擬量輸出的接線比較簡單，直接對應接到兩個端子上就可以了。

4、模擬量擴展信號板

我們除了可以選擇擴展模擬來實現模擬量信號的采集和輸出，還可以擴展信號板。對于模擬量輸入信號板的選擇中，我們可以選擇標準的電壓或電流信號輸入信號板SB1231，也可以選擇專用于溫度測量的熱電阻SB1231 RTD和熱電偶SB1231 TC信號板。其實信號板的接線方法和模擬量模塊的接線方法是類似的，當然也有些部分有點區別。下面分別來看一下吧。

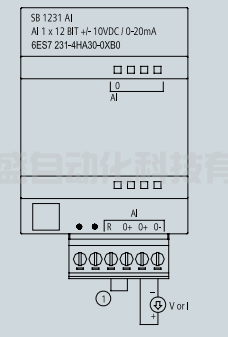

對于信號板SB1231，可以接收電壓信號，也可以接收二線制或四線制傳感器輸出的電流信號，這個跟模擬量輸入模塊有些區別，它沒有三線制的電流信號的接法。

該信號板有4個端子，分別是R、0 、0 、0-，當接電壓信號時，R和0 不需要短接，當接電流信號時，需要將R和0 短接起來。

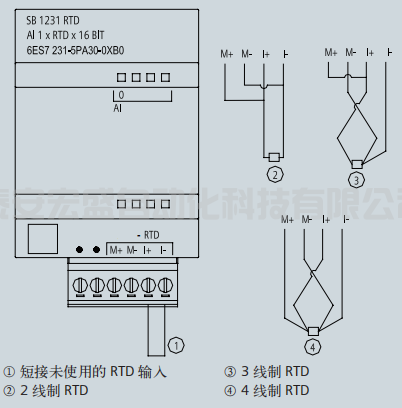

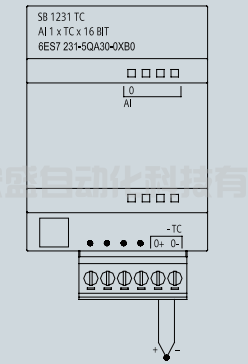

對于SB1231 RTD 和SB1231 TC信號板，提供了一個通道用于接熱電阻和熱電偶。熱電阻分為二線制、三線制和四線制三種類型的傳感器，接入SB1231 RTD時接線方法有所不同，熱電阻信號板有4個端子，M 、M-、I 、I-，熱電偶信號板只有2個端子0 和0-，接線圖如下圖所示。

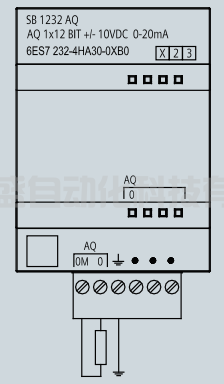

模擬量信號板除了有模擬量輸入之外，還有模擬量輸出信號板SB1322，這個信號板可以輸出一路±10V的電壓信號或者0-20mA的電流信號。

該信號板只有兩個端子0M和0，接線的時候?qū)?yīng)接上去就可以了，接線圖如下圖所示。

以上就是S7-1200 PLC的模擬量模塊和模擬量信號板的接線方法，在做模擬量控制時需要接各種傳感器和輸出設備，這時候就要用上哦，趕緊收藏起來吧~
