宏指令的作用

宏指令提供了應用程序之外所需的附加功能。在HMI人機界面運行時，宏指令可以自動的執行這些命令。它可以擔負執行譬如數據運算，傳送等

宏指令腳本語言

是威綸通自己的語言，類似于C語言

如何實現一個簡單的宏指令？

第一步：確定變量類型

第二步：編寫腳本語句

第三步：宏指令觸發條件

舉例：觸摸屏上連接了PLC A和PLC B，想將PLC A的某個位信號傳送給PLC B的某個位地址？我們詳細來闡述

步驟一 確定變量類型

常見的變量類型有：

bool 布爾型 對應位

short 整數型 對應單字

int 整數型 對應雙字

float 浮點型 對應小數

此案例中，傳送位信號，選定變量類型bool

步驟二 編寫腳本語句

此案例中，想將PLC A的某個位信號傳送給PLC B的某個位地址，先使用Getdata函數獲取PLC A的位信號，再使用Setdata函數傳送給PLC B的某個位地址，編寫腳本如下：

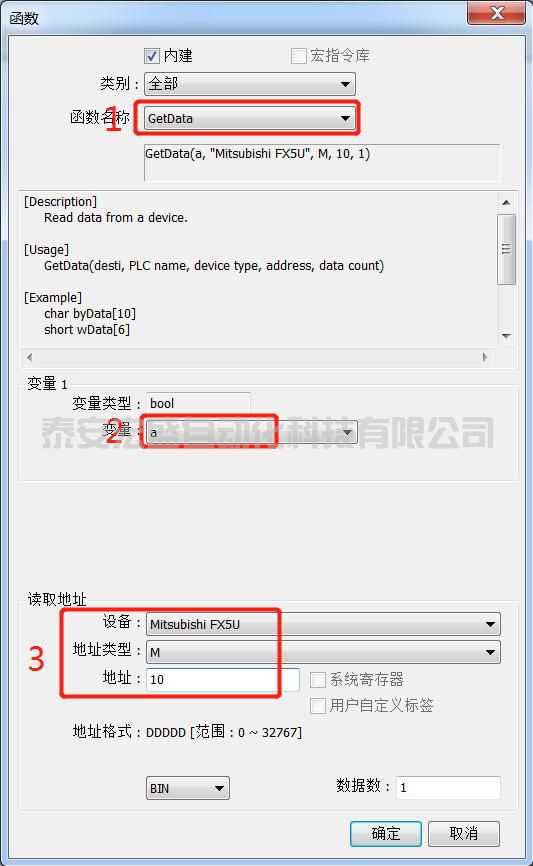

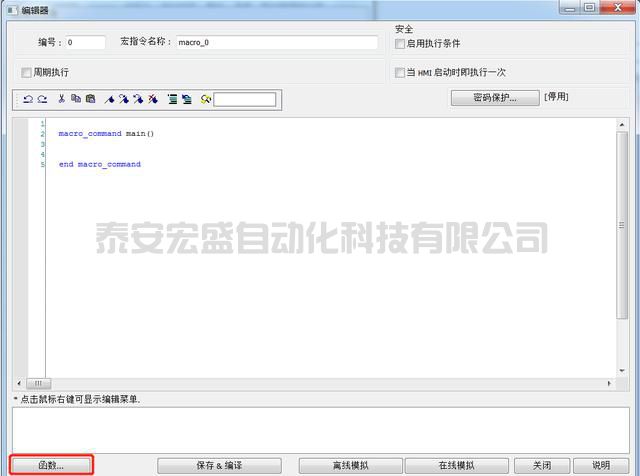

這里推薦不是很熟悉腳本格式的朋友，使用編輯界面左下角的"函數"選項

推薦理由：通過"函數"選項調用后，主要選擇下圖中圈示的幾個地方，格式自動生成，利于編譯通過。

步驟三 宏指令執行條件

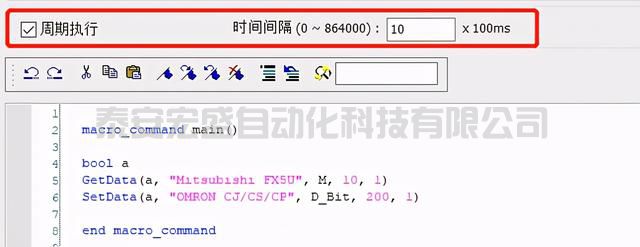

方法1.編輯界面就有個周期執行選項

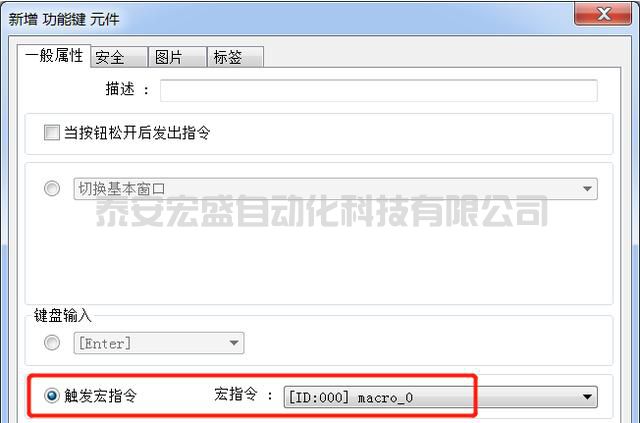

方法2.功能鍵觸發宏指令 每單擊這個功能鍵時，選擇的宏指令就會被執行一次

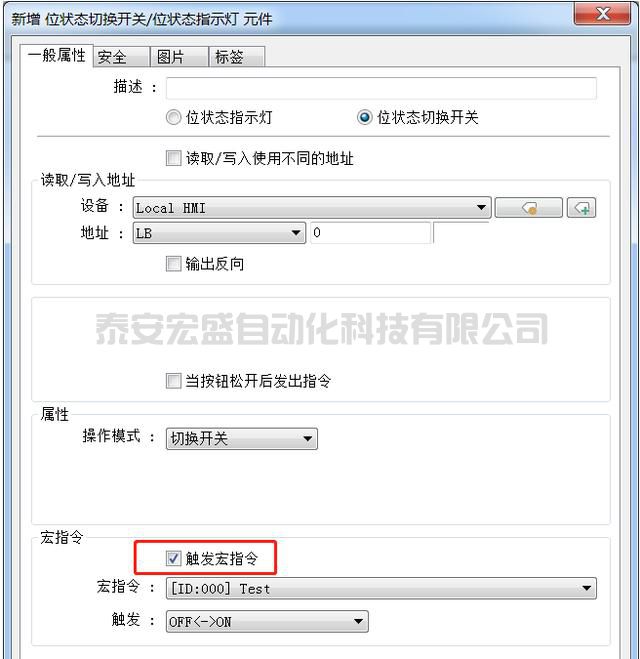

方法3. 使用 [位狀態設定] 元件或者 [位狀態切換開關] 元件，當這個元件被執行時，選擇的宏指令就會被執行一次。

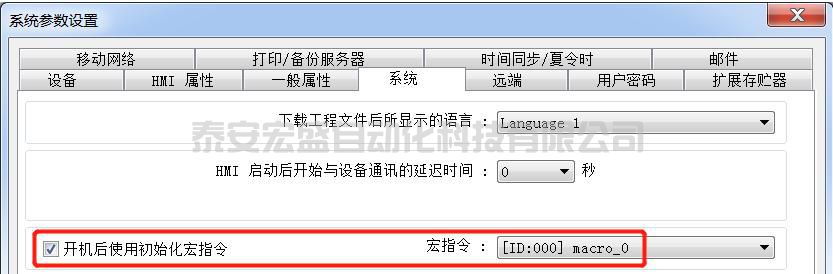

方法4.開機的時候執行1次宏指令

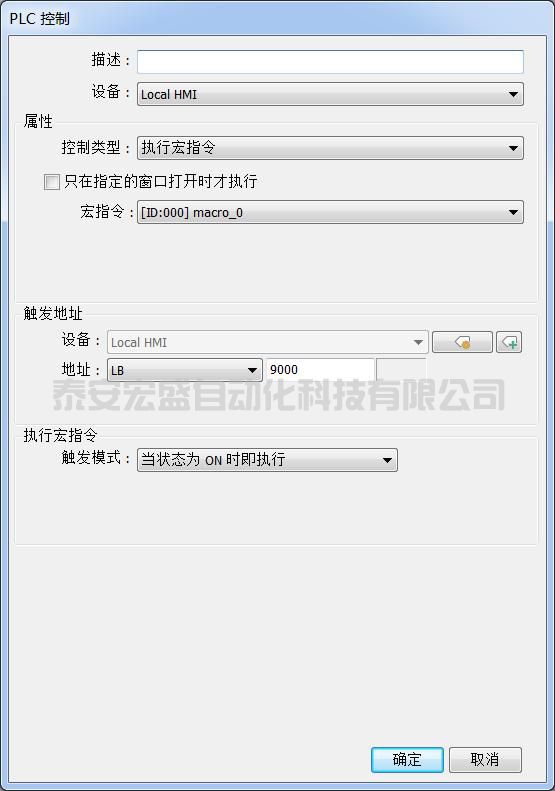

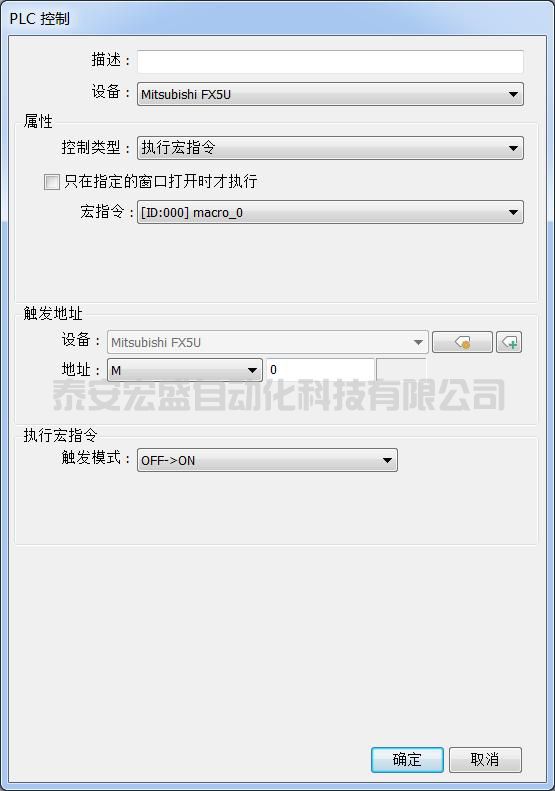

方法5.PLC的某個位 實現觸發宏指令

方法6.宏指令一直執行

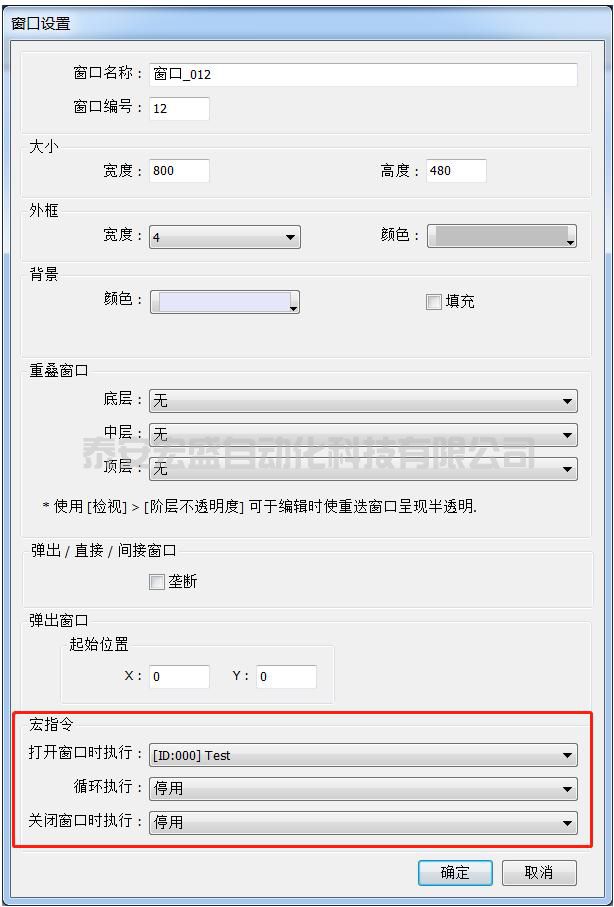

方法7. 在 [窗口設定] 設定宏的執行時機

[開啟窗口時執行]：當開啟此窗口時即執行指定的宏指令一次。

[循環執行]：當開啟此窗口時，即每0.5秒循環執行指定的宏指令。

[關閉窗口時執行]：當離開此窗口時即執行指定的宏指令一次。

說明：如果您的程序中此項灰階，代表此型號不支持此功能。

總結：通過以上三步，就可以實現三菱PLC的M10的位狀態可以傳給歐姆龍PLC的D_bit,200。
