對于初學者學習PLC不可能繞開的一個問題，這個問題就是雙線圈。那么什么是雙線圈？什么原因造成了雙線圈？雙線圈的解決措施是什么？針對這個幾個問題本文展開討論。

1、什么是雙線圈

在一個PLC程序中，同一個地址的線圈執行了兩次或兩次以上，這種類型的線圈稱為雙線圈輸出。如下圖所示梯形圖，分別用M0.0、M0.1兩個觸點控制同一個線圈Q0.0。

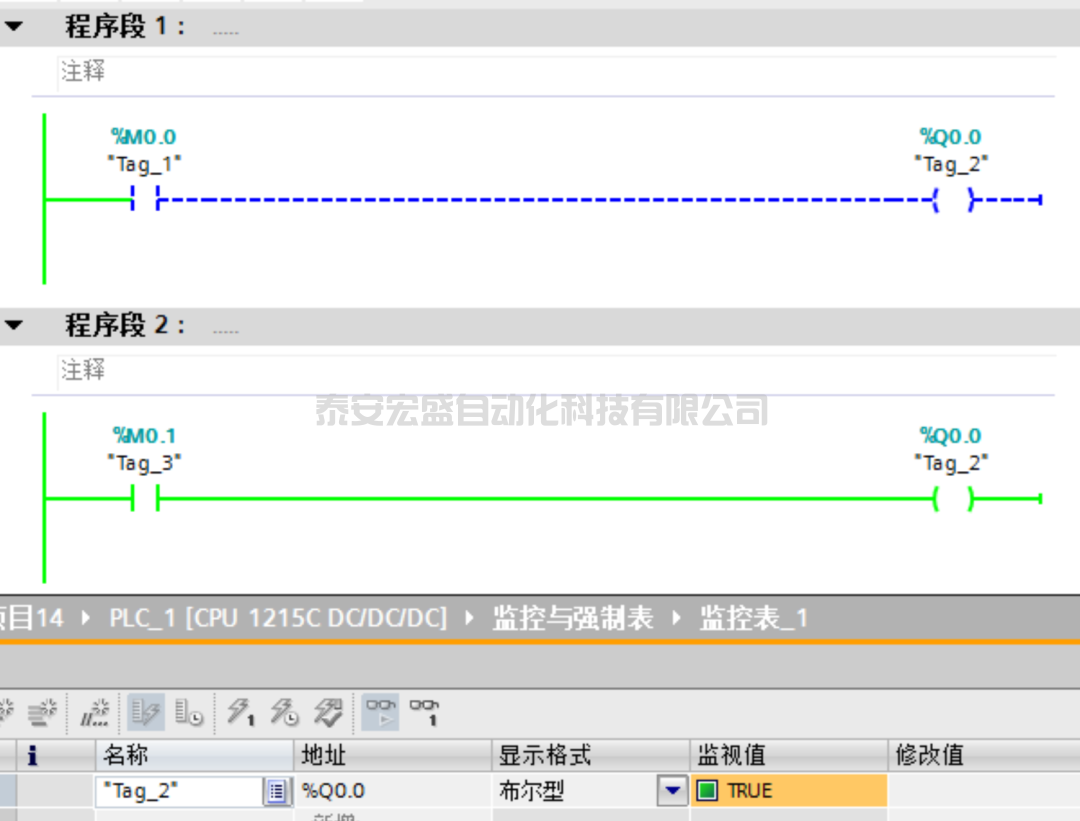

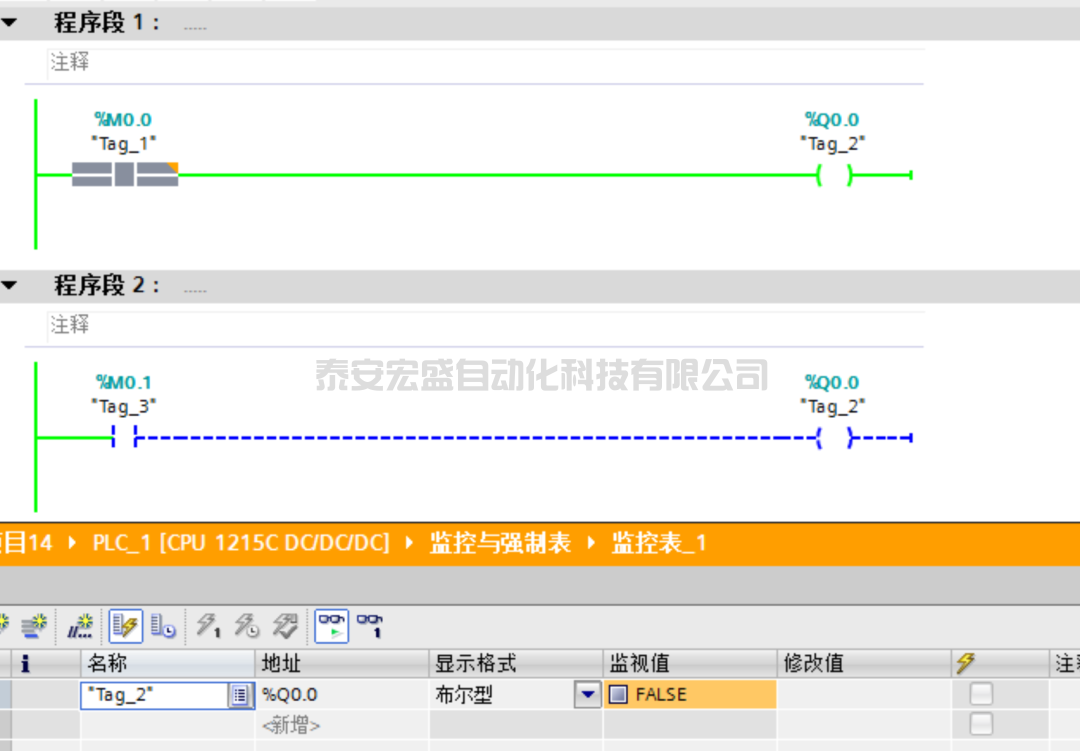

下面進行如下操作，啟動仿真PLC，將啟動監控，將梯形圖中M0.0修改為1，M0.0控制的線圈Q0.0得電，在監控表中看到Q0.0的監視值為FALSE。然后將M0.0修改為0，將M0.1修改為1，M0.1控制的線圈Q0.0得電，在監控表中看到Q0.0的監視值為TRUE。為什么會出現M0.0觸點不能控制線圈Q0.0值為TRUE，而M0.1觸點可以控制線圈Q0.0值為TRUE，為什么會這樣呢？如果想知道答案接著往下看。

2、什么原因造成了雙線圈

造成雙線圈的原因與PLC的工作原理息息相關。PLC工作原理可以總結為集中采樣輸入、程序循環掃描、集中輸出刷新。集中采樣輸入是指以掃描方式依次讀入所有輸入狀態和數據，并將其存于I/O映像區相應單元中。集中采樣輸入結束后，進入到程序循環掃描階段，程序循環掃描由從上到下、從左到右的順序依次地掃描用戶程序。當程序掃描結束后，進入集中輸出刷新階段，運算完所有Q狀態后，一次性集中刷新輸出。通過上述分析可知，程序按照從上到下、從左到右的順序執行，執行到M0.0，線圈Q0.0執行，但是此時程序還沒有執行完，執行M0.1時沒有執行Q0.0，最終沒有執行Q0.0，集中輸出刷新后Q0.0為FALSE，這就是造成雙線圈現象的原因。產生雙線圈后，會導致程序執行結果出現錯誤，不能實現想要的控制結果。

3、解決雙線圈的措施

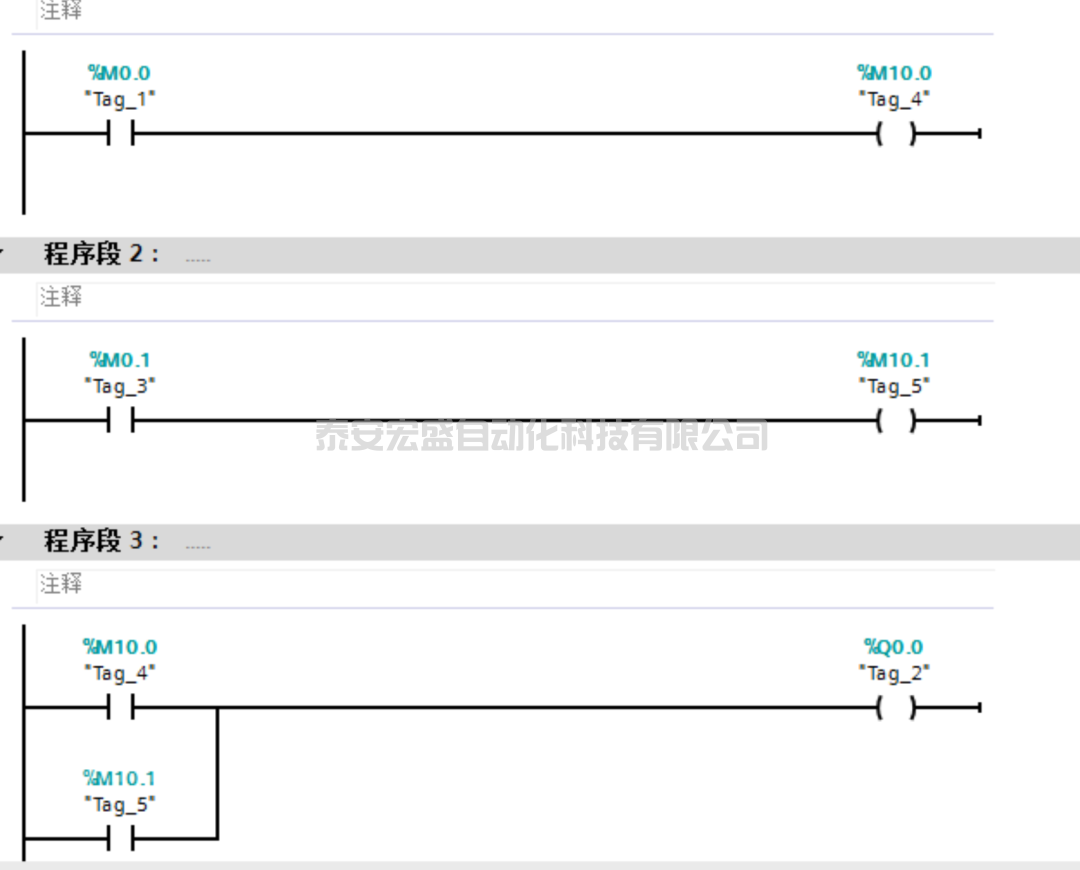

解決雙線圈的措施是使用M寄存器，將上面的梯形圖改成如下圖所示。M0.0觸點控制線圈M10.0，M0.1觸點控制線圈M10.1，然后M10.0線圈的觸點和M10.1線圈的觸點并聯與Q0.0線圈串聯，這樣就解決了雙線圈的問題。

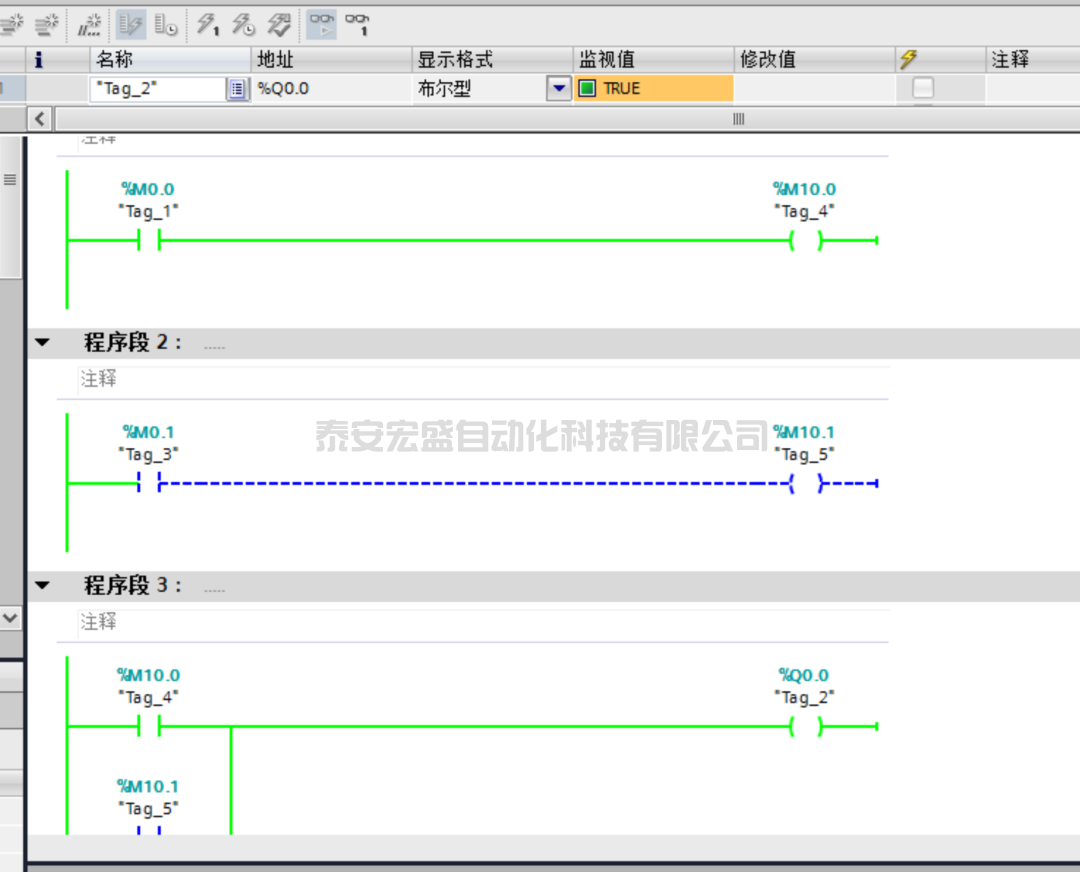

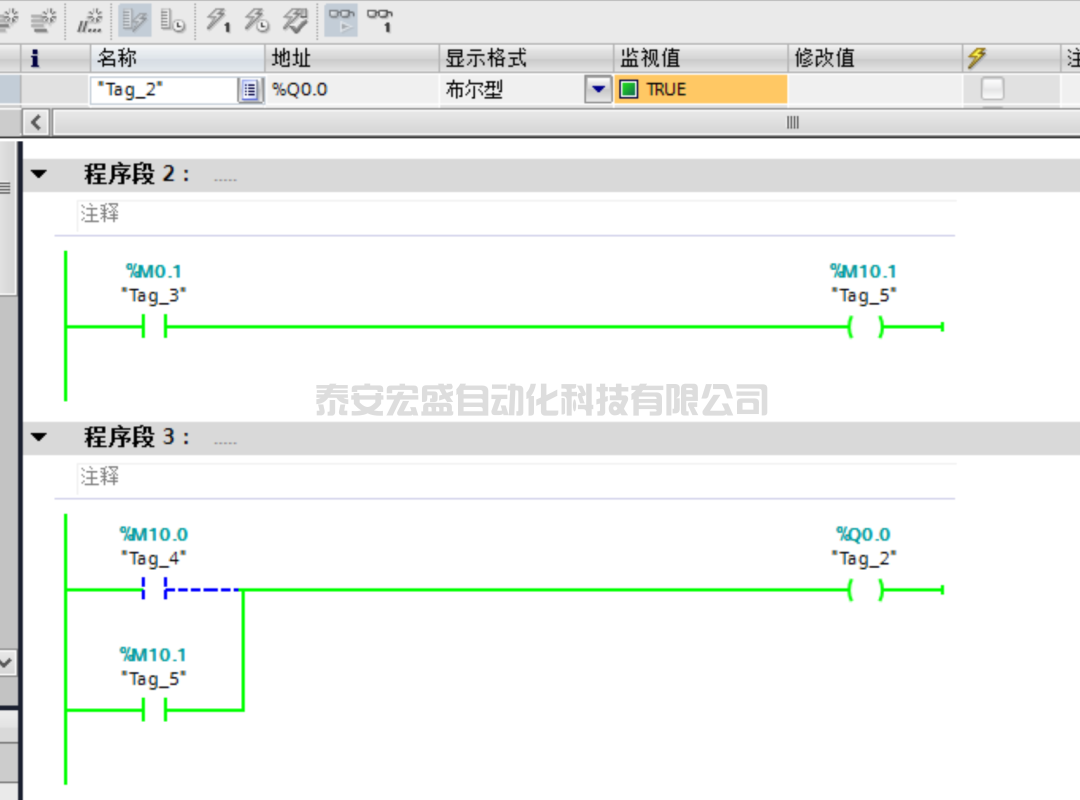

啟動仿真PLC，觀察運行結果。將M0.0修改為1，在監控表中看到Q0.0的監視值為TRUE。然后將M0.0修改為0，在監控表中看到Q0.0的監視值為FALSE。其次，將M0.1修改為1，在監控表中看到Q0.0的監視值為TRUE。通過運行結果表明采用這種處理方式，解決了雙線圈的問題。
