S7-200 SMART 系統中的數據及其格式
S7-200 SMART CPU收集操作指令、現場狀況等信息，把這些信息按照用戶程序指定的規律進行運算、處理，然后輸出控制、顯示等信號。所有這些信息都表示為不同格式的數據，作為數據來處理。各種指令對數據格式都有一定要求，指令與數據之間的格式要一致才能正常工作。例如，為一個整數數據使用實數（浮點數）運算指令，顯然會得到不正確的結果。
數據有不同的長度（以二進制表示它們時，占據的位數不同），也就決定了數值的大小范圍。模擬量信號在進行模/數（A/D）和數/模（D/A）轉換時，一定會存在誤差；代表模擬量信號的數據，只能以一定的精度表示模擬量信號。
- 所有的數據在PLC中都是以二進制形式表示的
- 數據都有其特定的長度和表示方式，稱為格式
- 數據的格式與用于運算、處理它的指令相關
- 以不同的格式查看一個數據，或是使用不同格式的指令處理它，會得到不同的效果
二進制、十六進制和十進制
二進制和二進制數： 所有通過S7-200 SMART PLC處理的數據（數值、字符等等）都以二進制形式表示。
十六進制和十六進制數：在二進制數中，每4個二進制位可以分為一組；這組二進制數值的不同變化可以表示16個狀態，正好是16進制數每一位數字的變化范圍。因此，可以用十六進制數值方便地表示二進制數。
例如，二進制數1000_1111b分為兩組來看，分別是1000b和1111b，正好可以表示16進制數字8h和Fh（0000b對應于0h，...，1111b對應于Fh）；那么這個二進制數就可以表示為8Fh。
十進制和十進制數：十進制是S7-200 SMART的數學計算的基礎，一般都使用十進制的體系，除了時間（12/24或60進制）等特殊數據外。
二進制數用于在PLC中表示十進制數值、或者其他（如字符等）數據，而16進制用來比較簡單地描述二進制數。
二進制位邏輯
PLC中以二進制“位”的數據形式來表示邏輯“1”、“0”（或者“開”、“關”）。位是最基本的數據單位。
在數據字節（Byte）中，二進制邏輯只用一個位來表示。每個字節由8個位組成。
整數、無符號整數和有符號整數
字節、字、雙字都可以用來表示十進制整數，顯然它們的數據長度不同，能夠表示的數的大小范圍也不同。
無符號整數只有0和正整數；有符號整數可以有正數和負數。
有符號整數采用二進制補碼的形式來表示負數。
實數（浮點數）
實數（或浮點數）以 32 位單精度數表示，其格式為 ANSI/IEEE 754-1985 標準中所描述的形式。實數按雙字長度訪問。
注意：浮點數精確到小數點后第 6 位。 因此輸入浮點常數時，最多只能指定 6 位小數。計算涉及到包含非常大和非常小數字的一長串?dāng)?shù)值時，計算結果可能不準確。
雙實數轉實數可以參考下面的例程：
注意：此程序的作者和擁有者對于該軟件的功能性和兼容性不負任何責任。使用該軟件的風險完全由用戶自行承擔。由于它是免費的，所以不提供任何擔保，錯誤糾正和熱線支持，用戶不必為此聯系西門子技術支持與服務部門。
ASCII字符和String（字符串）
在S7-200 SMART中，ASCII字符是由表示字母、數字和一些特殊符號的ASCII編碼組成的二進制數據字節，一個字節存儲一個字符。
ASCII（美國信息交換標準碼）是一種字符編碼格式，在一個字節長度中不同的二進制數值代表不同的字符。如字母A為41h（十六進制數值），以十進制看就是65；而數字5的ASCII值為35h，十進制值為53。
字符串是一個字符序列，其中的每個字符都以字節的形式存儲。 字符串的第一個字節定義字符串的長度，即字符數。 字符串的長度可以是 0 到 254個字符，再加上長度字節，因此字符串的最大長度為 255 個字節。 字符串常數限制為126 個字節。(字符串中也能包括漢字編碼，每個漢字占用兩個字節。)
這是S7-200 SMART 內部對ASCII字符串的格式定義，所有與字符串有關的指令都遵照這個格式。
- 在編程軟件中，用單字節（英文）的單引號（'）將作為字符的內容括起來可以在數據塊和狀態圖中輸入ASCII數據字節
- 在單字節的雙引號（"）中間輸入文本內容可以輸入字符串
- 按上述方法輸入的字符串會自動按字符串格式排列（在起始地址中放入字符個數）
- 使用程序，或人為組合成的ASCII字符串，使用ASCII字符串指令時，必須注意是否符合格式
例如：

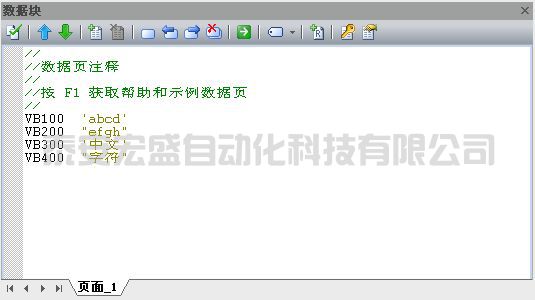

圖1. 在數據塊中輸入ASCII數據和字符串
下載項目到S7-200 SMART CPU，使用狀態圖在線監控可以看到：
圖2. 狀態圖
注意ASCII字節和字符串的區別。D6D0h是漢字“中”的編碼。
