西門子S7-1200PLC從固件4.4版本開始支持OPCUA服務器功能。

我們一般開發上位機是通過S7協議和西門子PLC通信，S7是基于地址讀寫的，因此必須要取消勾選優化的塊訪問。

經常有同學問，能不能通過標簽實現與西門子PLC通信，那么今天給大家分享一下S7-1200PLC的OPCUA通信，我們可以通過OPCUA來實現標簽通信。

本文主要針對S7-1200的OPCUA功能進行測試，硬件為S7-1200 1214，固件版本為V4.4，軟件為博圖V16。

硬件組態

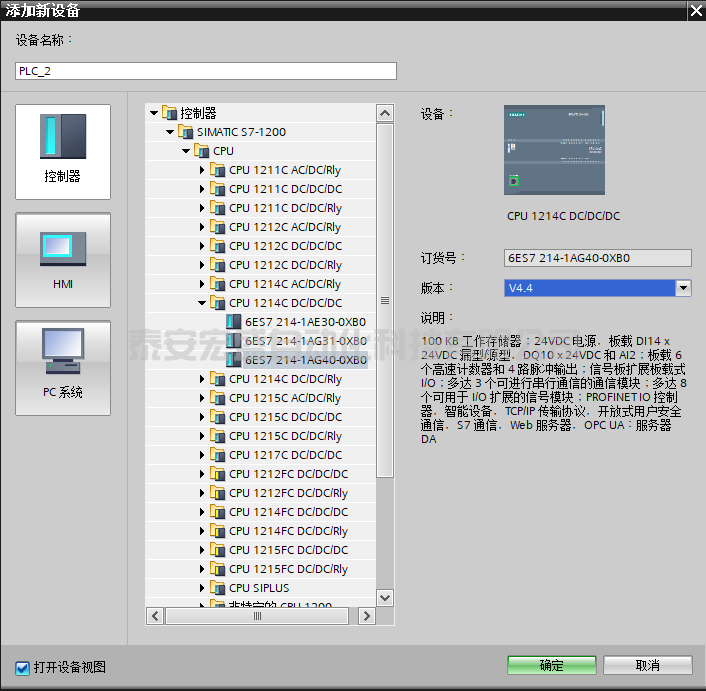

1、首先使用博圖創建一個項目，添加一個新設備，根據實際訂貨號選擇6ES7 214-1AG40-0XB0，這里的版本一定要選擇V4.4或以上。

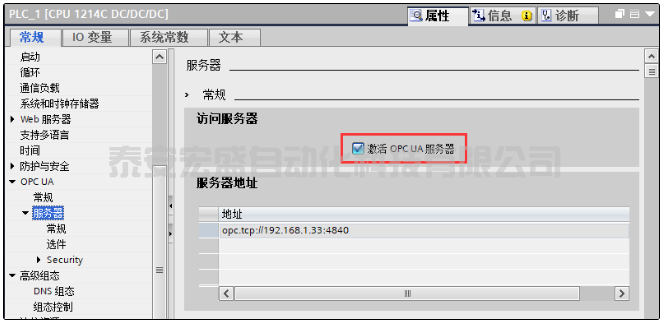

2、在PLC的屬性中，OPCUA >> 服務器，勾選激活OPC UA服務器，相關參數使用默認值即可。

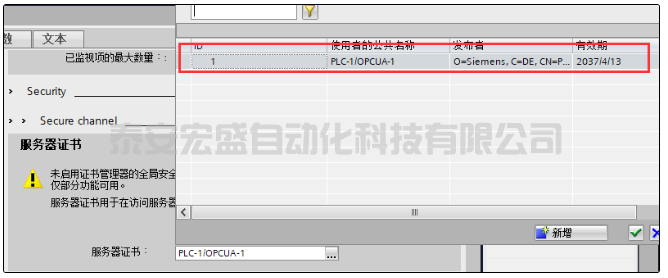

3、進入服務器證書中，選擇一個服務器證書。

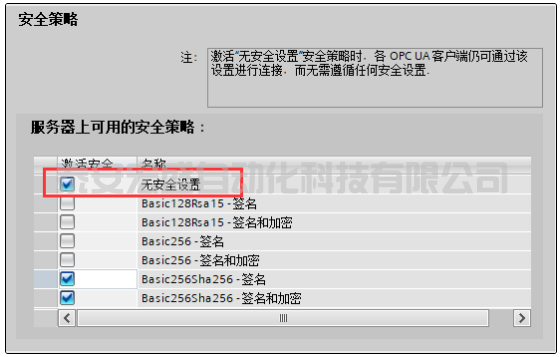

4、初步通信測試，不需要使用安全策略，將安全策略中的無安全設置勾選上。

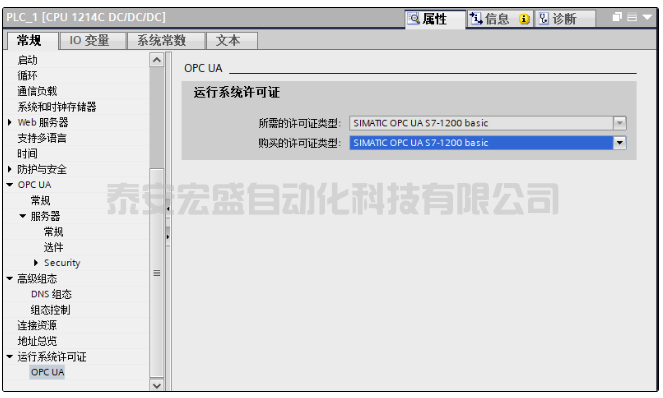

5、運行系統許可證選項，在購買的許可證類型中，選擇一個可選的許可證。

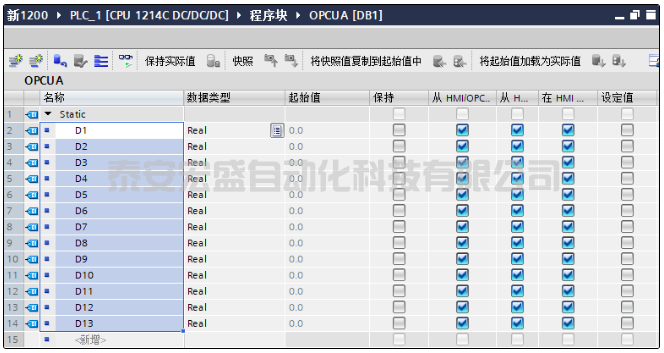

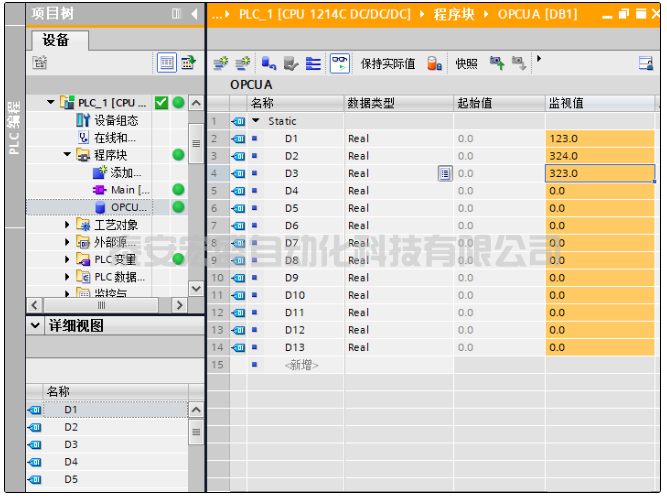

6、增加一個DB塊，命名為OPCUA，然后加一些變量，名稱和類型隨便設置一下，如下所示：

7、最后將PLC程序下載到PLC硬件中。

OPC UA測試

這里進行測試使用的OPC UA客戶端是OPC UA官方提供的軟件——UAExpert。

軟件下載掃碼關注公眾號菜單欄回復：hs204

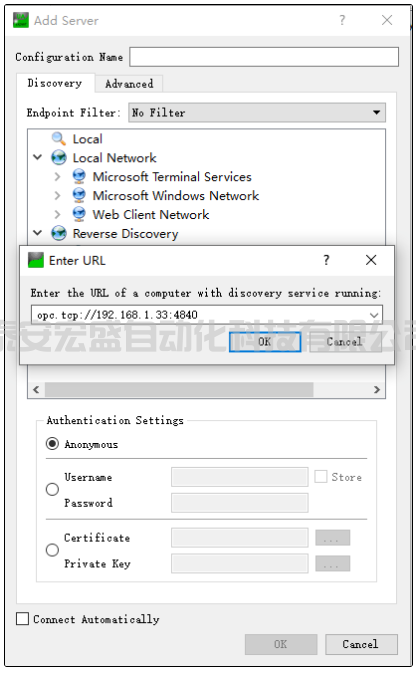

• 打開UAExpert，點擊＋號，添加服務器，服務器節點輸入opc.tcp://192.168.1.33:4840。

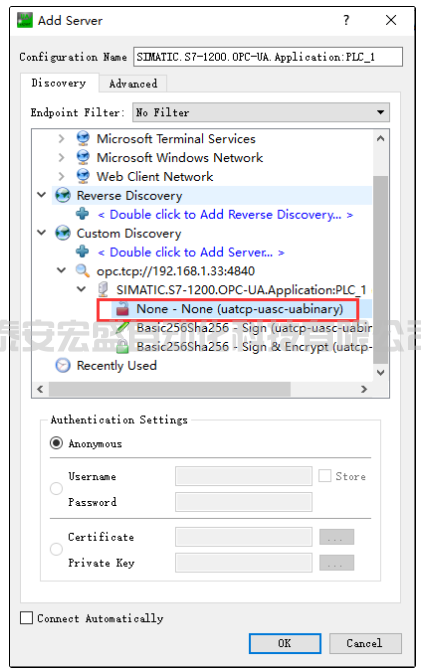

• 雙擊展開，安全策略選擇None-None，然后點擊OK。

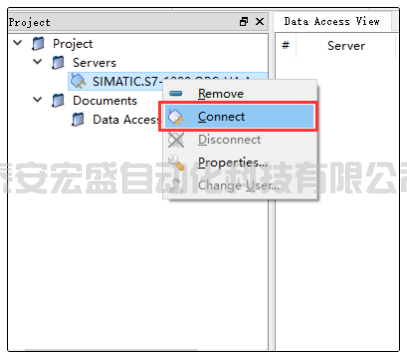

• 添加完成后，右擊選擇Connect，如下所示。

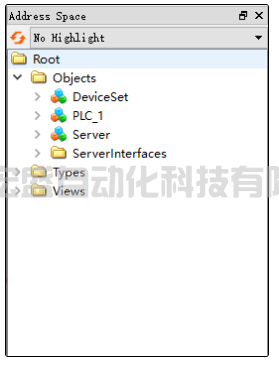

• 下方的Address Space中出現了一些OPCUA的節點信息，說明已經連接上了。

但是，這里大家會發現，在節點中怎么都沒找到相關的OPCUA變量。

創建接口

西門子S7-1200PLC與S7-1500不同，需要手動創建服務器接口，在博圖中，有個OPC UA通信的選項，就是用來實現這個功能的。

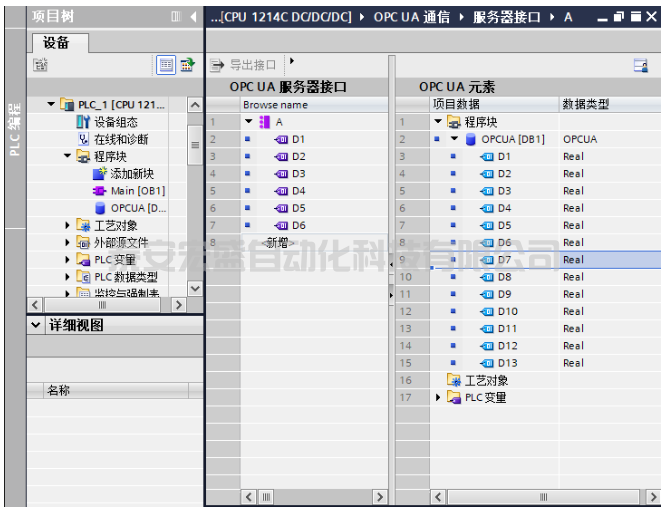

于是，添加了一個OPCUA服務器接口A，添加了一些DB塊的變量進去，重新下載PLC程序。

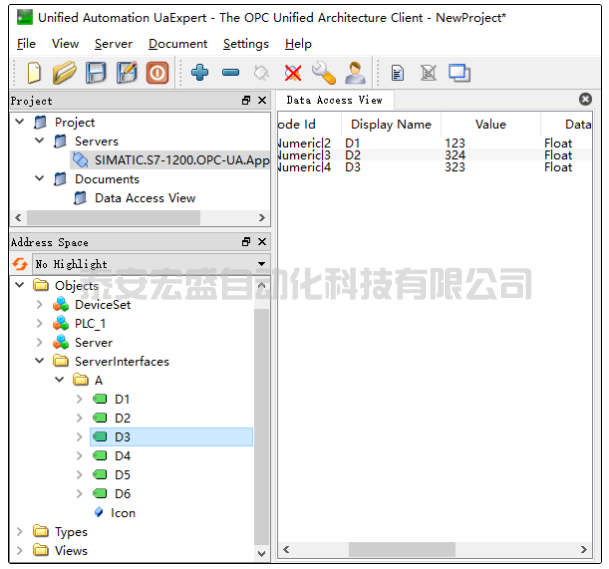

重新進行OPCUA連接，看到了PLC的數據：
