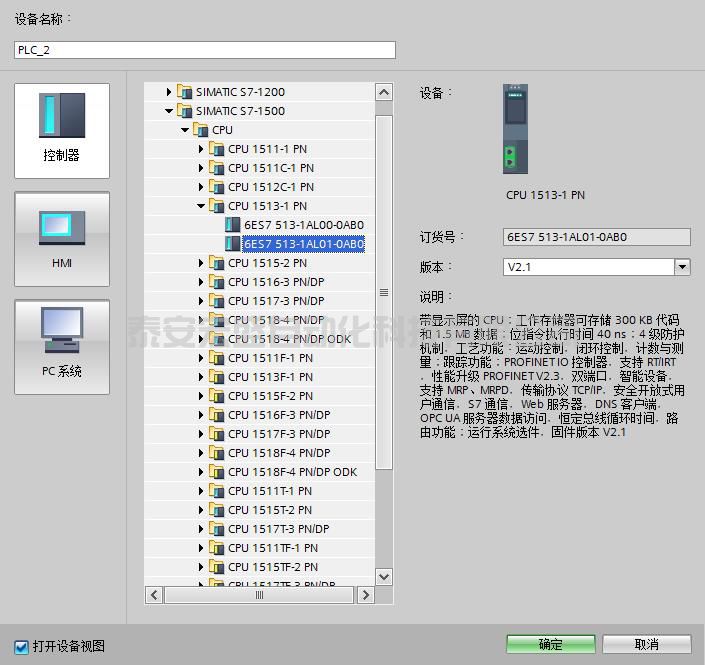

1.首先在 STEP7 V14 SP1的 “Portal View” 中選擇 “Create new project” 創建一個新項目，對S7-1500進行硬件組態，選擇對應的訂貨號，這里使用的是6ES7 513-1AL01-0AB0，版本是V2.1。參考圖3 選擇訂貨號。
圖3 選擇訂貨號

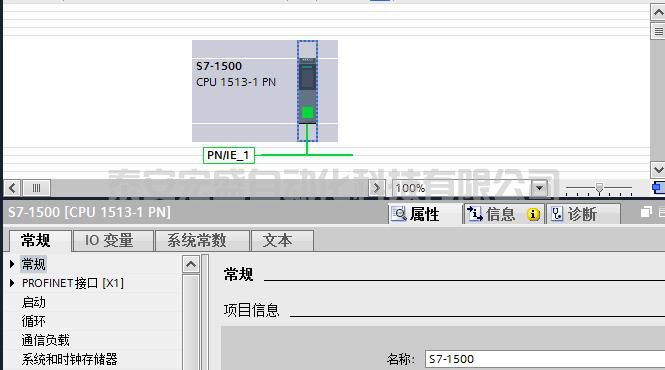

2.將該訂貨號直接拖到網絡視圖中，然后點擊CPU 模塊，在“屬性” 〉 ”常規” 的名稱中設置控制器名稱。參考圖4 S7-1500 設置設備名稱。
圖4 S7-1500 設置設備名稱

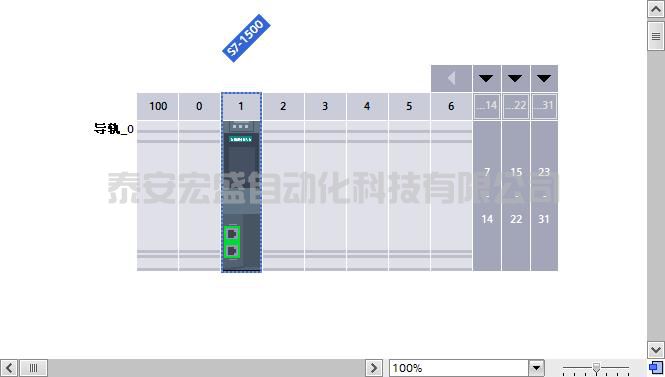

4.雙擊該模塊進入設備視圖。在設備視圖中可以進行S7-1500 系統的硬件配置。參考圖5 S7-1500 設備視圖。
圖5 S7-1500 設備視圖

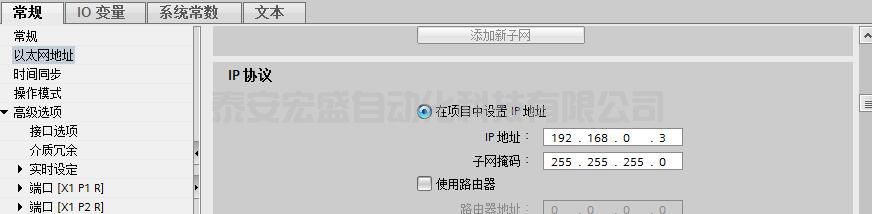

5.在設備視圖中可以看到整個S7-1500 CPU 的圖形。點擊以太網口圖標，在下面的PROFINET 接口屬性中，選擇“常規”〉 “以太網地址”，然后在右側選擇“在項目中設置IP 地址”，設置IP 地址和子網掩碼。參考圖6 設置1500 以太網地址。
圖6 設置1500 IP 地址

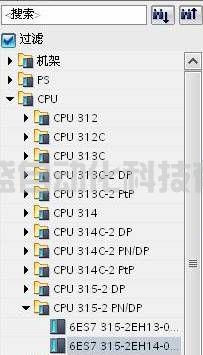

7.這樣就完成了S7-1500 CPU 的硬件組態。然后需要對CPU 315-2 PN/DP 進行硬件組態。在硬件列表中選擇訂貨號，參考圖7 CPU 315 選擇訂貨號。
圖7 CPU 315 選擇訂貨號

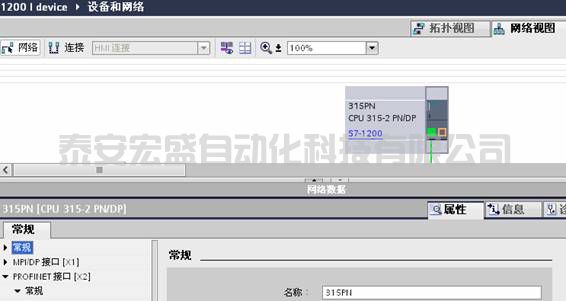

8.將該訂貨號拖入網絡視圖中，然后點擊CPU 模塊，在“屬性”〉“常規”的名稱中設置智能設備名稱。參考圖8 CPU 315 設置設備名稱。
圖8 CPU 315 設置設備名稱

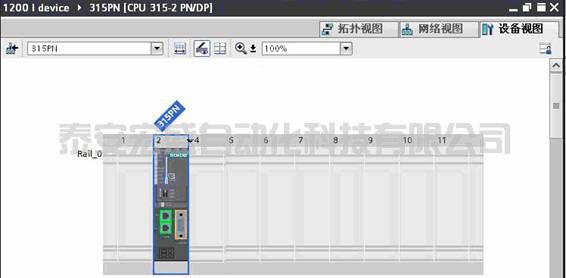

9.雙擊該模塊進入CPU 315-2PN/DP設備視圖。參考圖9 CPU315 設備視圖。
圖9 CPU 315 設備視圖

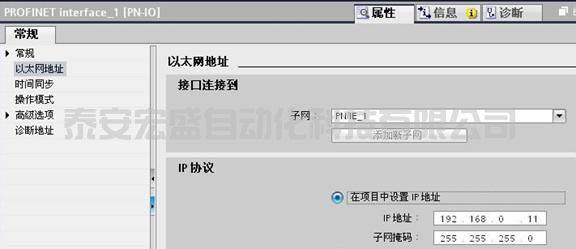

10.點擊CPU 模塊上的以太網口圖標，然后在PROFINET 接口“屬性”〉“常規”中選擇“以太網地址”，在右側選擇“在項目中設置IP 地址”，然后為CPU 315 設置 IP 地址。注意要與1500 CPU 的IP 地址在同一個網段，且地址不能重復。參考圖10 設置CPU 315-2PN/DP 以太網地址。
圖10 設置CPU 315-2PN/DP 以太網地址

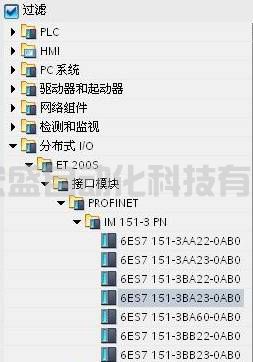

11.在進入網絡視圖中，添加IM 151-3 PN，訂貨號為6ES7 151-3BA23-0AB0，參考圖11 IM151-3 PN 選擇訂貨號。
圖11 IM151-3 PN 選擇訂貨號
12.雙擊該模塊，進入該設備視圖進行硬件配置，根據實際的模塊插入電源模塊和DI、DO模塊，參考圖12 IM151-3 PN硬件配置。
圖12 IM151-3 PN硬件配置
13. 點擊IM151-3 PN模塊的圖標，然后在IM 151-3“屬性”〉“常規”的“名稱”中定義該接口模塊的設備名稱，參考圖13 IM151-3 設置設備名稱。
圖13 IM151-3 設置設備名稱

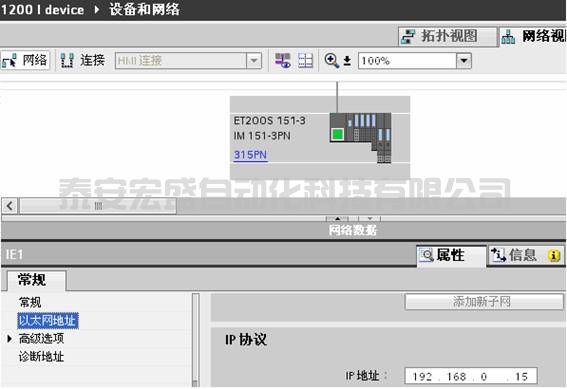

14.設置設備名稱后，需要給IM151-3 設置IP 地址，在網絡視圖中點擊IM151-3以太網口，然后在“屬性”〉“常規”〉“以太網地址”中設置IP 地址“192.168.0.15”。參考圖14 設置IM 151-3 IP 地址。
圖14 設置IM 151-3 IP 地址

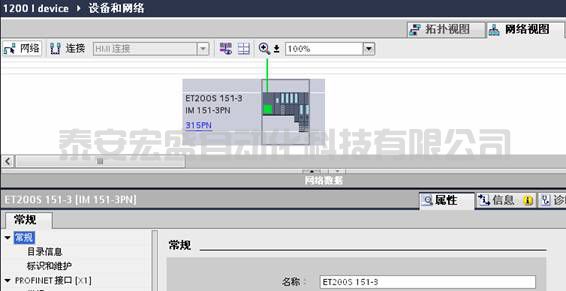

15.在網絡視圖中將IM151-3 分配給CPU 315-2PN/DP，CPU 315-2PN/DP作為IM151-3 的控制器，參考圖15控制器分配。
圖15 控制器分配

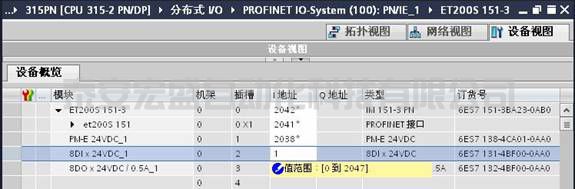

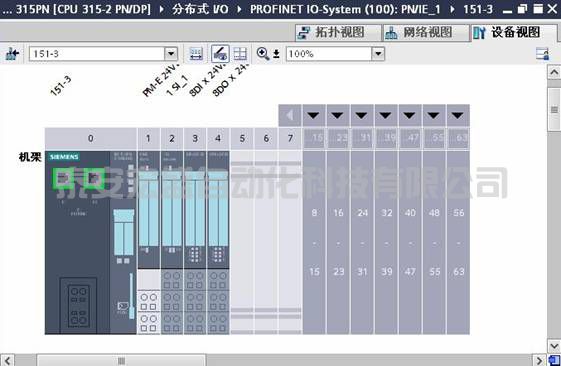

16.這樣在設備視圖中可以看到IM151-3 占用 CPU 315-2PN/DP 的I/O 地址。參考圖 16 IM151-3 I/O 地址。
圖 16 IM151-3 I/O 地址

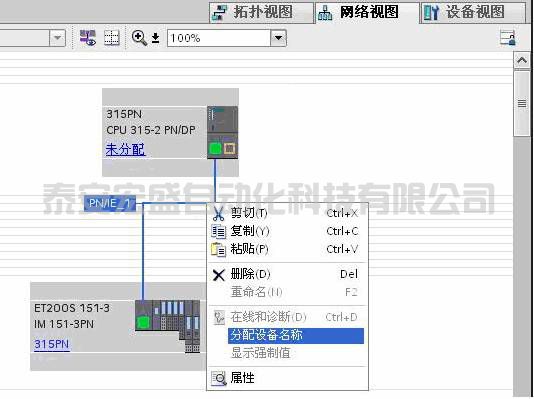

17. 然后在網絡視圖中給151-3 分配設備名稱。參考圖17 設備名稱分配 。
圖17 設備名稱分配

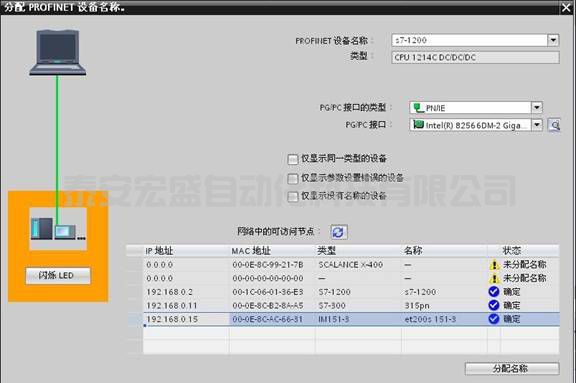

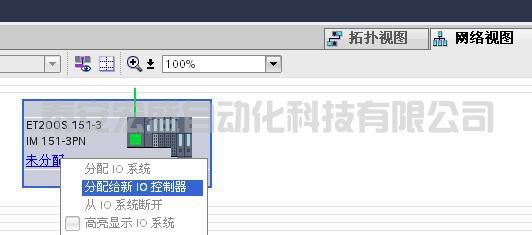

18. 在彈出的對話框中點擊“分配名稱”，分配設備名稱可能需要幾秒鐘的時間，在這期間軟件界面是禁止操作的。參考圖18分配PROFINET設備名稱。
圖18 分配PROFINET設備名稱

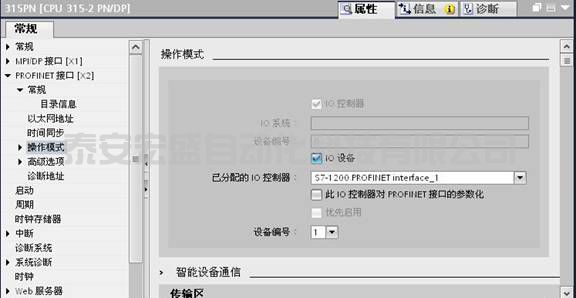

19. 這樣PROFINET IO 系統 2 的配置已經完成，即 CPU 315-2PN/DP 作為智能設備與自身的IO 設備的連接已經完成。下面對PROFINET IO 系統1進行配置，需要對智能設備CPU 315-2PN/DP 分配IO 控制器 S7-1500 CPU。 進入CPU 315-2PN/DP 的設備視圖，在CPU “屬性”〉“常規”〉“PROFINET 接口”〉“操作模式”中鉤上“IO 設備”，并選擇已分配的控制器“S7-1500 PROFINET interface_1”。參考圖19定義I device 的控制器。
圖19 定義I device 的控制器

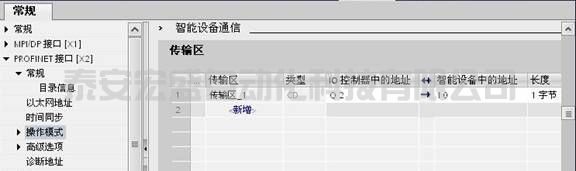

20. 然后在圖18 操作模式的傳輸區中定義I device 與 控制器通信的數據區域。例如將控制器的QB2 傳送給智能設備的IB0。參考圖20傳輸區定義。
圖20 傳輸區定義

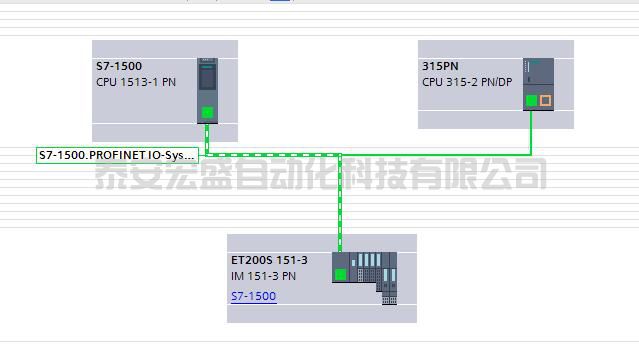

21. 經過上述的操作，在項目的網絡視圖中得到完整的網絡結構。參考圖21 網絡結構。
圖21 網絡結構

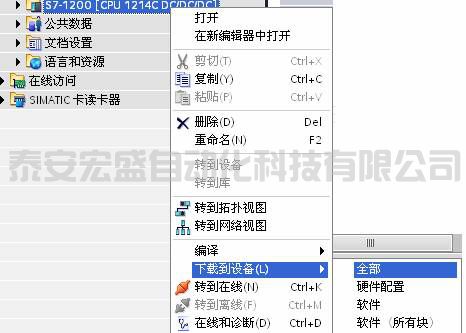

22.將CPU 315-2PN/DP 以及 S7-1500 的硬件配置編譯后全部下載。參考圖22 項目下載。
