概述

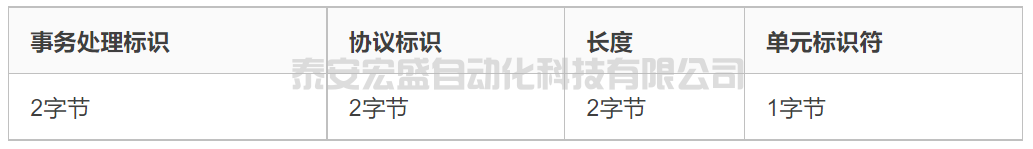

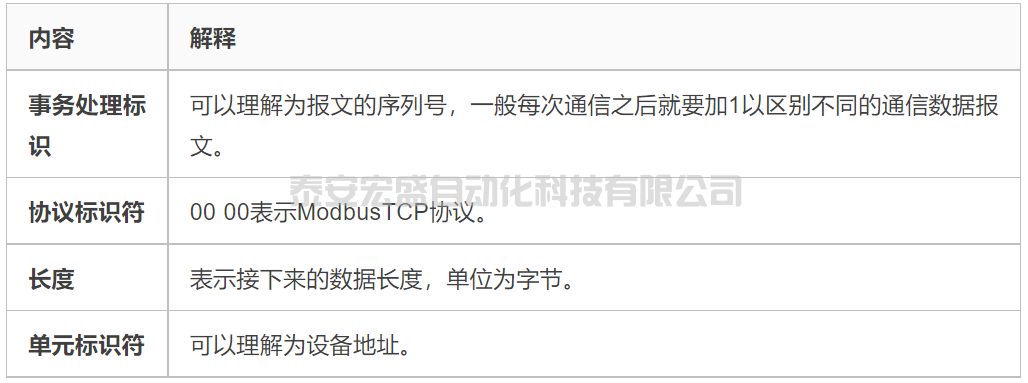

（二）幀結構PDU：PDU由功能碼+數據組成。功能碼為1字節，數據長度不定，由具體功能決定。

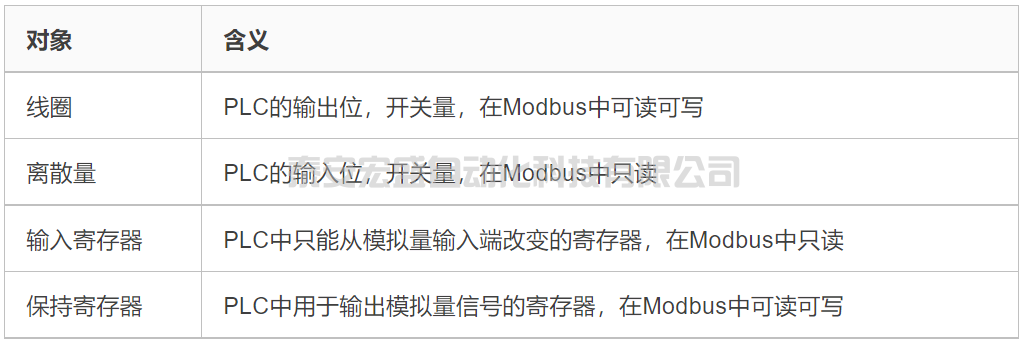

（1）功能碼：Modbus的操作對象有四種：線圈、離散輸入、保持寄存器、輸入寄存器。

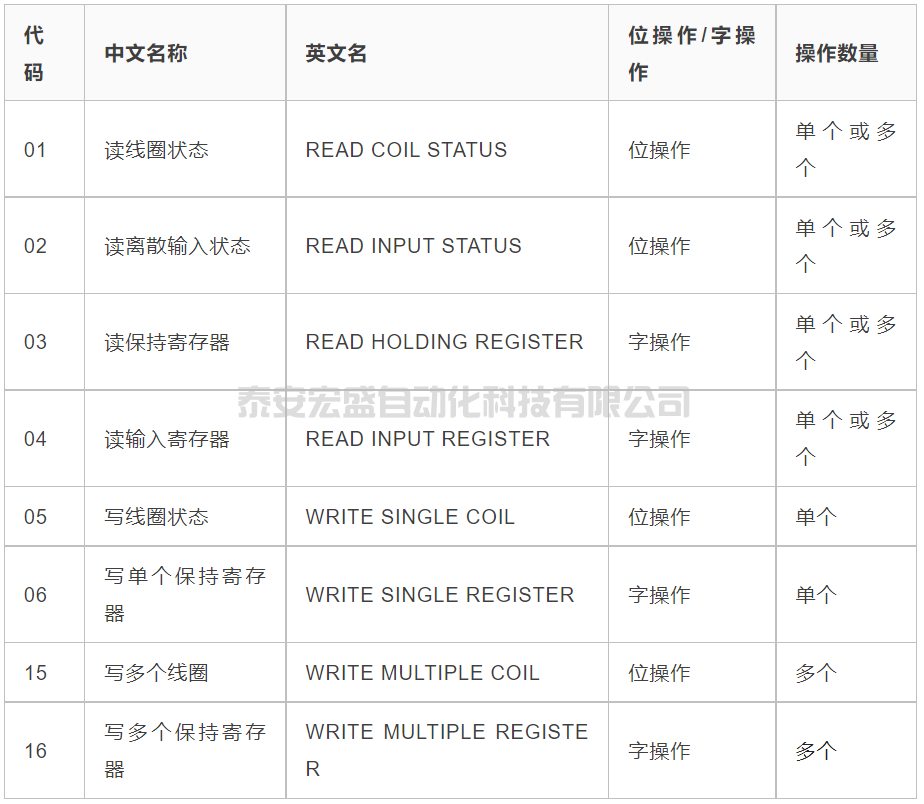

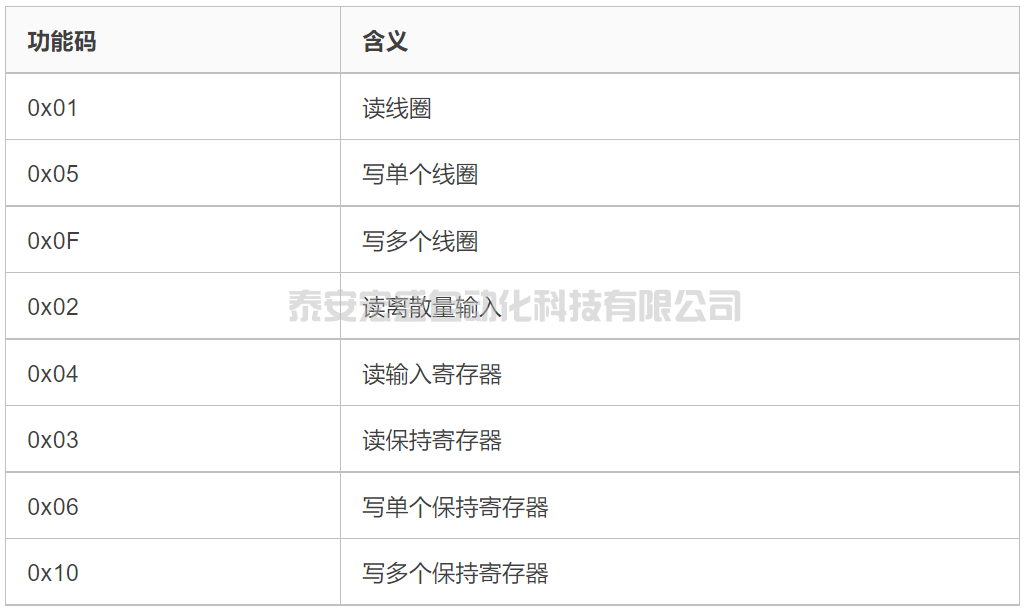

（2）根據對象的不同，Modbus的功能碼有：
（3）說明更詳細的表：
（1）0x01：讀線圈：在從站中讀1~2000個連續線圈狀態，ON=1,OFF=0
請求：MBAP 功能碼 起始地址H 起始地址L 數量H 數量L（共12字節） 響應：MBAP 功能碼 數據長度 數據（一個地址的數據為1位） 如：在從站0x01中，讀取開始地址為0x0002的線圈數據，讀0x0008位
00 01 00 00 00 06 01 01 00 02 00 08回：數據長度為0x01個字節，數據為0x01，第一個線圈為ON，其余為OFF
00 01 00 00 00 04 01 01 01 01
請求：MBAP 功能碼 輸出地址H 輸出地址L 輸出值H 輸出值L（共12字節） 響應：MBAP 功能碼 輸出地址H 輸出地址L 輸出值H 輸出值L（共12字節） 如：將地址為0x0003的線圈設為ON
00 01 00 00 00 06 01 05 00 03 FF 00回：寫入成功
00 01 00 00 00 06 01 05 00 03 FF 00
請求：MBAP 功能碼 起始地址H 起始地址L 輸出數量H 輸出數量L 字節長度 輸出值H 輸出值L 響應：MBAP 功能碼 起始地址H 起始地址L 輸出數量H 輸出數量L
請求：MBAP 功能碼 起始地址H 起始地址L 數量H 數量L（共12字節） 響應：MBAP 功能碼 數據長度 數據（長度：9+ceil（數量/8）） 如：從地址0x0000開始讀0x0012個離散量輸入
00 01 00 00 00 06 01 02 00 00 00 12回：數據長度為0x03個字節，數據為0x01 04 00，表示第一個離散量輸入和第11個離散量輸入為ON，其余為OFF
00 01 00 00 00 06 01 02 03 01 04 00
請求：MBAP 功能碼 起始地址H 起始地址L 寄存器數量H 寄存器數量L（共12字節） 響應：MBAP 功能碼 數據長度 寄存器數據(長度：9+寄存器數量×2) 如：讀起始地址為0x0002，數量為0x0005的寄存器數據
00 01 00 00 00 06 01 04 00 02 00 05回：數據長度為0x0A，第一個寄存器的數據為0x0c，其余為0x00
00 01 00 00 00 0D 01 04 0A 00 0C 00 00 00 00 00 00 00 00
請求：MBAP 功能碼 起始地址H 起始地址L 寄存器數量H 寄存器數量L（共12字節） 響應：MBAP 功能碼 數據長度 寄存器數據(長度：9+寄存器數量×2) 如：起始地址是0x0000，寄存器數量是 0x0003
00 01 00 00 00 06 01 03 00 00 00 03回：數據長度為0x06，第一個寄存器的數據為0x21，其余為0x00
00 01 00 00 00 09 01 03 06 00 21 00 00 00 00
請求：MBAP 功能碼 寄存器地址H 寄存器地址L 寄存器值H 寄存器值L（共12字節） 響應：MBAP 功能碼 寄存器地址H 寄存器地址L 寄存器值H 寄存器值L（共12字節） 如：向地址是0x0000的寄存器寫入數據0x000A
00 01 00 00 00 06 01 06 00 00 00 0A回：寫入成功
00 01 00 00 00 06 01 06 00 00 00 0A
請求：MBAP 功能碼 起始地址H 起始地址L 寄存器數量H 寄存器數量L 字節長度 寄存器值（13+寄存器數量×2） 響應：MBAP 功能碼 起始地址H 起始地址L 寄存器數量H 寄存器數量L（共12字節） 如：向起始地址為0x0000，數量為0x0001的寄存器寫入數據，數據長度為0x02，數據為0x000F
00 01 00 00 00 09 01 10 00 00 00 01 02 00 0F回：寫入成功
00 01 00 00 00 06 01 10 00 00 00 01

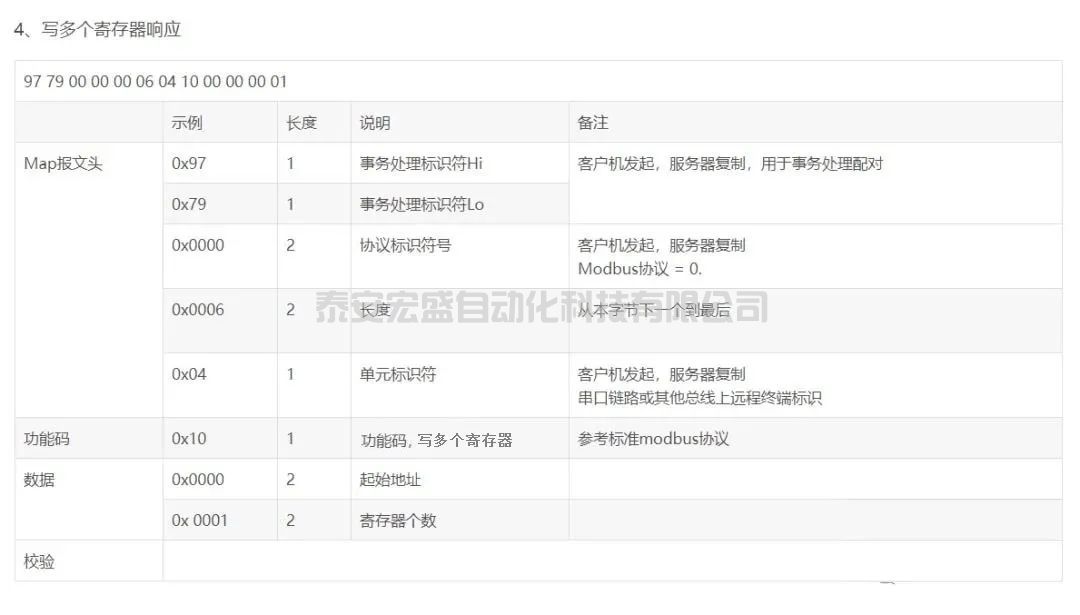

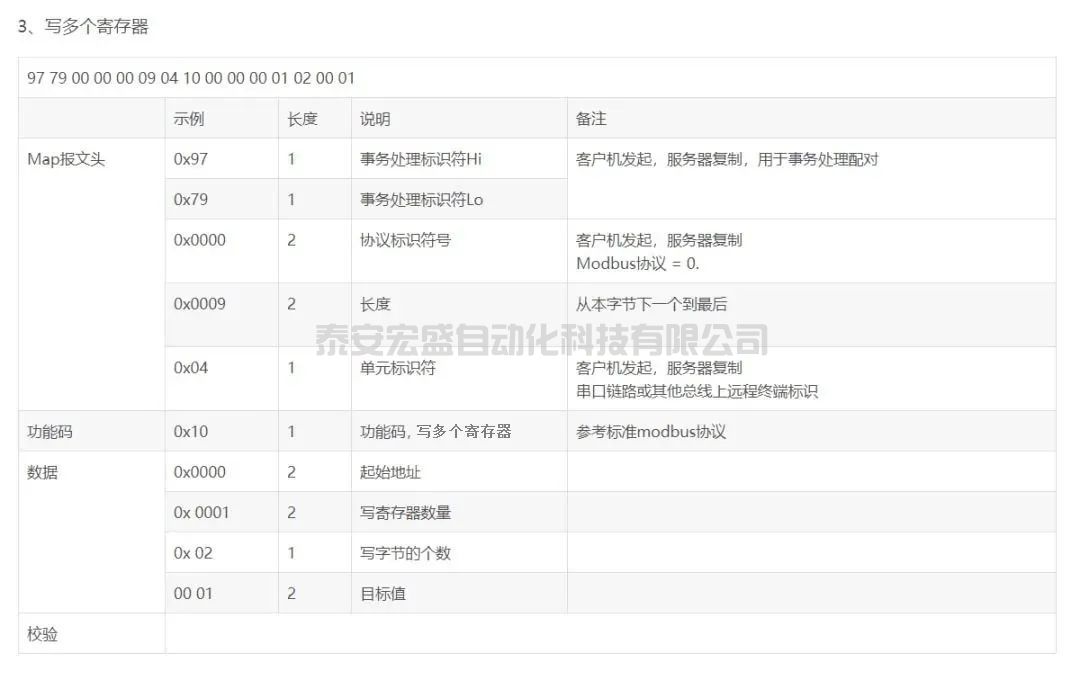

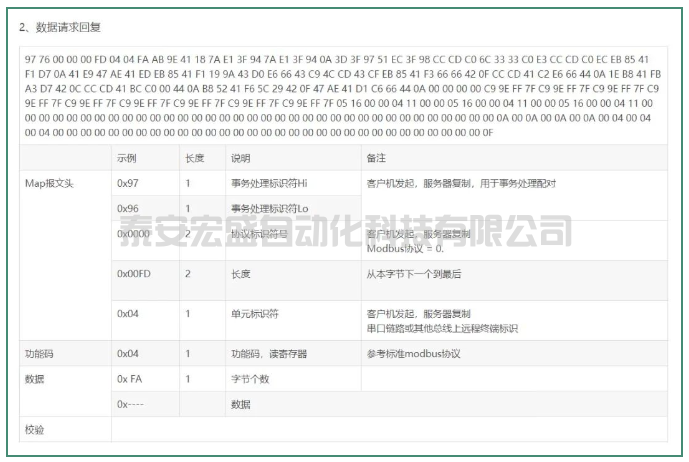

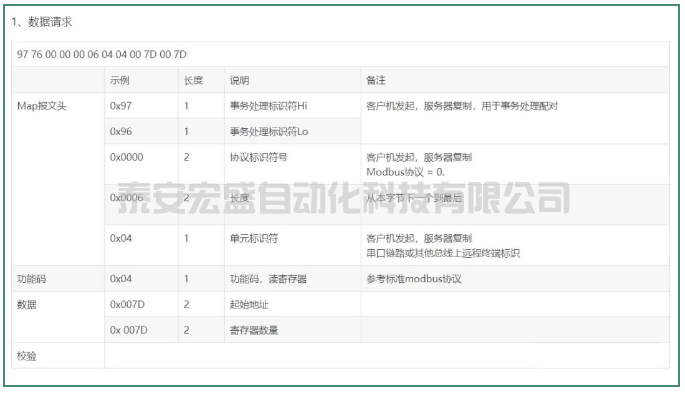

ModBusTcp與串行鏈路Modbus的數據域是一致的，具體數據域可以參考串行Modbus。這里給出幾個ModbusTcp的鏈路解析說明，輔助新人分析報文。
（一）通信方式
主站請求：功能碼+數據 從站正常響應：請求功能碼+響應數據 從站異常響應：異常功能碼+異常碼，其中異常功能碼即將請求功能碼的最高有效位置1，異常碼指示差錯類型 需要超時管理機制，避免無期限的等待可能不出現的應答 IANA（Internet Assigned Numbers Authority，互聯網編號分配管理機構）給Modbus協議賦予TCP端口號為502，這是目前在儀表與自動化行業中唯一分配到的端口號。
connect 建立TCP連接 準備Modbus報文 使用send命令發送報文 在同一連接下等待應答 使用recv命令讀取報文，完成一次數據交換 通信任務結束時，關閉TCP連接
Modbus poll 和Modbus slave是一組Modbus仿真軟件，可以實現Modbus RTU、TCP、串口仿真等。
仿真軟件下載關注公眾號回復：Modbuspoll
仿真軟件下載關注公眾號回復：Modbusslave
在ModbusTCP中，Modbus poll 作為客戶端請求數據，Modbus slave 作為服務器端處理請求。
使用c語言編寫客戶端連接Modbus slave時，注意數據格式，一條指令一次性發出，否則連接會出錯。
使用軟件時，需要指定功能碼，在setup->slave definition或者poll definition中進行設置。
– slave ID：從站編號（事務標識符）
– function：功能碼，0x01對應線圈操作，0x02對應離散量操作，0x03對應保持寄存器操作，0x04對應輸入寄存器操作
– address：開始地址
– quantity：寄存器/線圈/離散量 的數量免責聲明：本文轉自網絡，版權歸原作者所有，如涉及作品版權問題，請及時與我們聯系刪除，謝謝！
