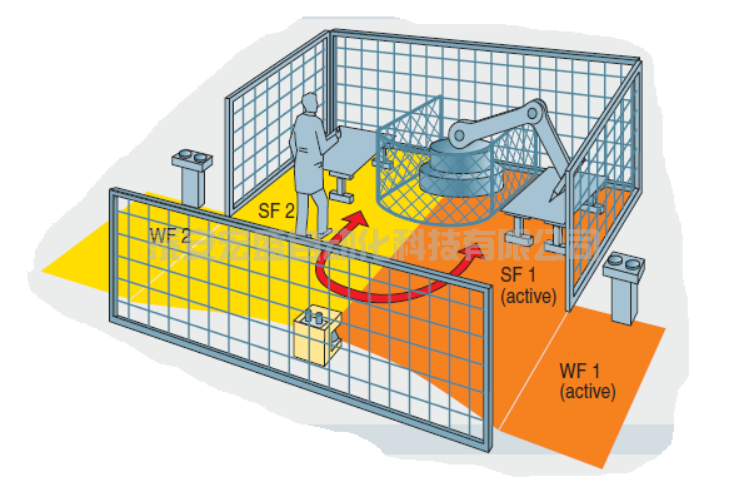

帶機器人的裝配單元具有兩個工作站，操作員可自由地進行交替訪問。操作期間，情況會根據機器人的運動發生變化：危險區域變成工作區域，反之亦然。

我們定義了以下監視情況：

• 情況 1：當機器人在站 1 工作時，操作員可以在站 2 進行加載或卸載。
• 情況 2：當機器人在站 2 工作時，操作員可以在站 1 進行加載或卸載。

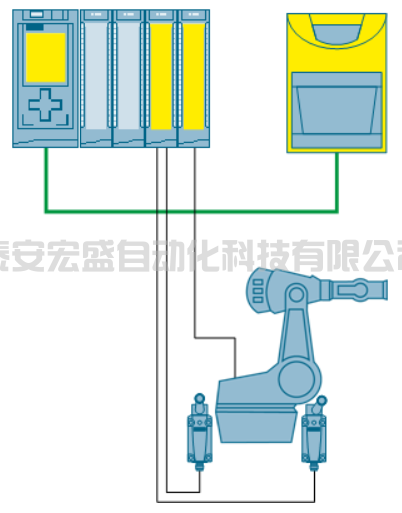

要監視該裝配單元，SICK 安全激光掃描儀 S3000 需與故障安全 SIMATIC S7-1500 (F-CPU) 結合使用。

激光掃描儀可根據機器人的位置監視危險區域，并在機器人進入保護區域后關閉其安全 OSSD 輸出（輸出信號切換裝置），從而使 F-CPU 關閉機器人。

F-CPU 和激光掃描儀可通過 PROFINET 與錯誤安全“PROFIsafe”配置文件進行通信?？赏ㄟ^(guò)兩個傳感器（例如 SIRIUS 位置開關）來檢測機器人位置。
