掃碼槍Modbus-TCP通訊

 1.   實現功能 本案例通過Modbus-TCP協議實現PLC與掃碼槍通訊。

 2.  使用設備 網口機型PLC、掃碼槍（（Heroje）HM5）、網線、交換機等。

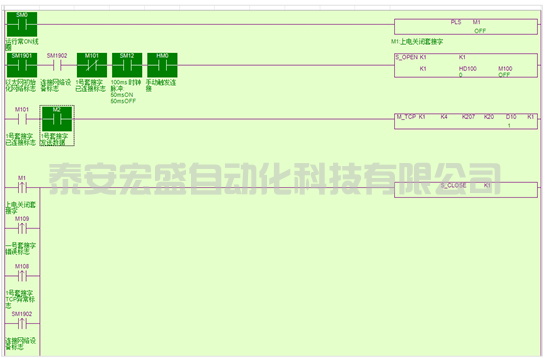

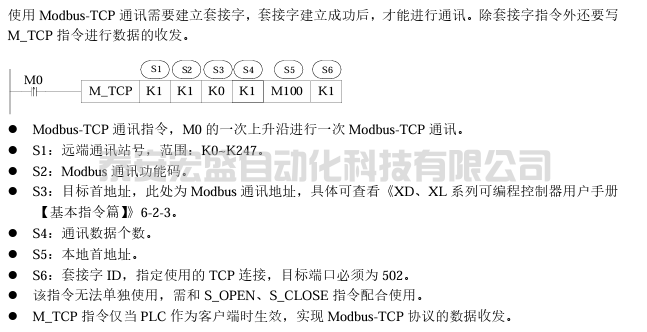

 3.  指令介紹 本案例中使用的指令主要有S_OPEN、S_CLOSE、M_TCP指令，具體指令使用可查看【以太網通訊 用戶手冊】。

 4.  操作步驟

 4-1.  硬件接線 掃碼槍支持的通訊協議為Modbus-TCP，需要使用帶網口的PLC進行通訊，將PLC和掃碼槍通過交 換機進行連接

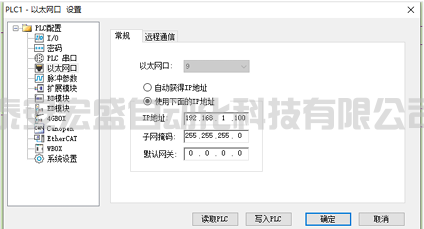

 4-2.  網口IP設置 在進行連接前，要先設置PLC的IP地址，一般掃碼槍的IP地址默認為192.168.1.91，我們要將PLC 的IP 地址和掃碼槍設置在同一網段。在以太網口設置PLC的IP地址后要對PLC進行斷電重啟來使 設置生效。
