遠程I/O在實際工作中有著非常大的用途，當我們的現場設備配線比較遠時，我們采用傳統的硬件接線方式，就需要配置大量的線路匯集在一個電柜內，給我們的工作帶來了大量的不便，增加了大量的工作量，并且也不利于后續的維保工作，這時就需要用到遠程I/O模塊，將線路集中成一個單獨的分點，最后再通過一根網線將所有的分點采集至主PLC統一使用。下面針對遠程I/O的設定做一個簡單的總結；

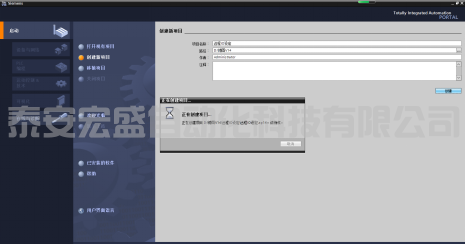

1、新建一個項目，命名為遠程IO設定；

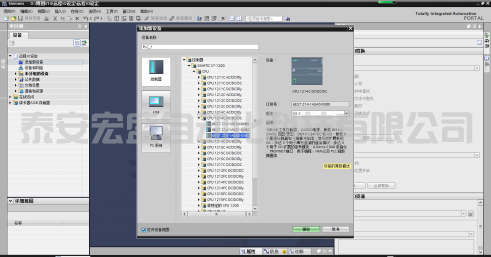

2、添加一個PLC型號；

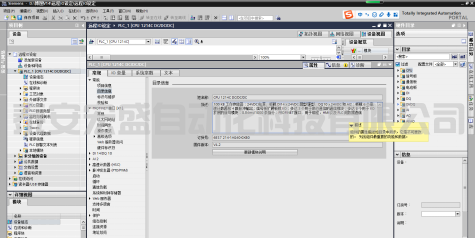

3、設定PLC參數；

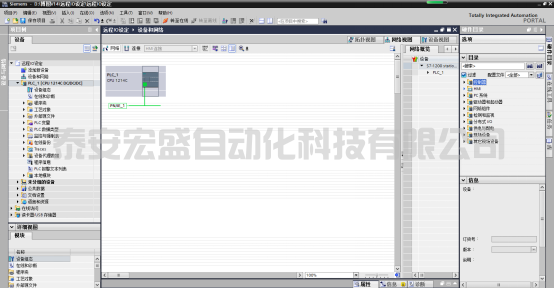

4、完成參數設定后打開網絡視圖；此時我們只能看到剛才我們添加的PLC圖標；
5、如下圖所示在右側目錄中可以看到有很多可添加的模塊選項，在網絡視圖中目前沒有添加任何模塊，添加西門子品牌的遠程I/O在目錄內即可找到想要添加的模塊型號，比較簡單，我們重點總結一下其他第三方模塊的添加方法；

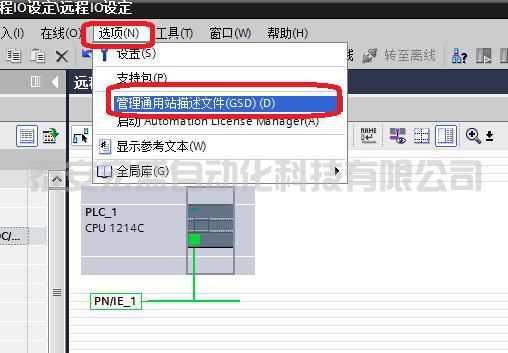

6、點擊“選項”菜單在下拉菜單中點擊“管理通用站描述文件（GSD）”如下圖所示；

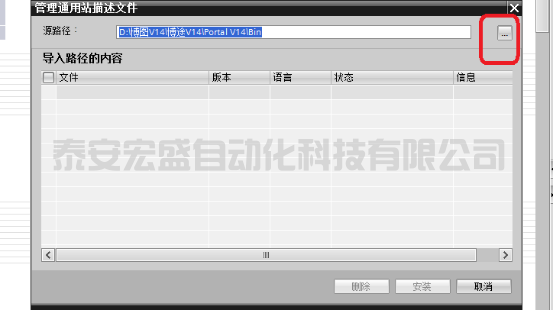

7、打開如下對話框；點擊下圖紅框的三點標識；

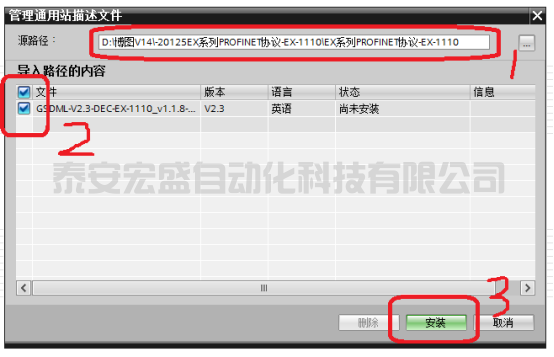

8、點擊打開后對話框如下；在圖1處可以看到顯示GSD文件存放路徑，存放文件路徑后在圖2位置會自動顯示可以加載的GSD文件，此時選中GSD文件，點擊下方3處安裝；

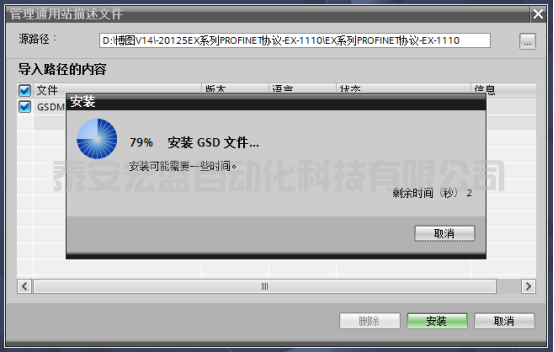

9、安裝等待中如下圖所示；

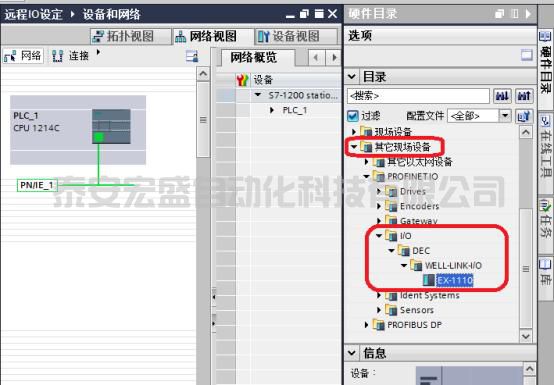

10、安裝完成后如下圖所示；11、1、硬件列表更新完成后，再次打開網絡視圖，在目錄內打開其它現場設備下拉菜單項，我們要添加的是遠程I/O，固在I/O下拉菜單下就能找到我們剛才添加的遠程I/O模塊；

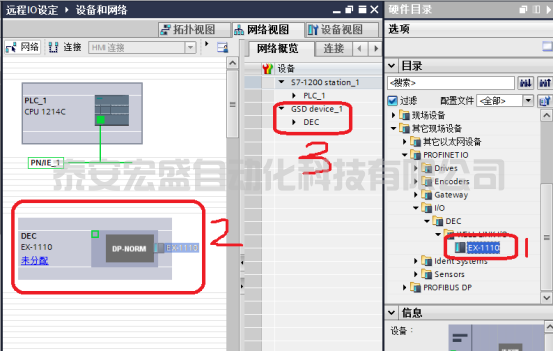

12、選中要添加的遠程I/O后，用鼠標左鍵，將模塊拖入左側網絡視圖內，添加完成后如下圖所示；

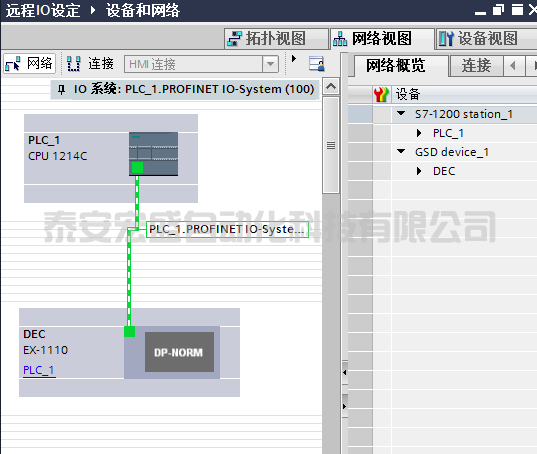

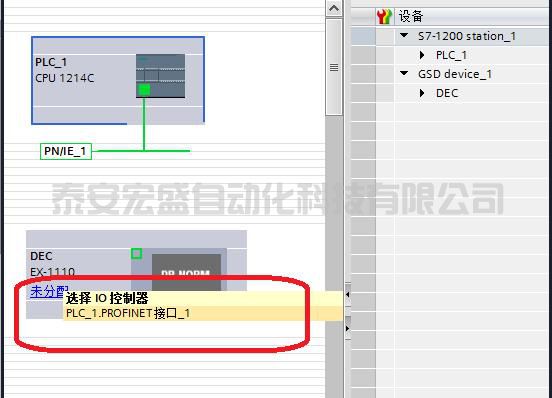

13、添加網路組態，在上一步添加模塊后，模塊顯示“未分配”狀態，此時點擊“未分配”顯示出當前可組態的網絡連接，選中后，組態將建立完成；
編

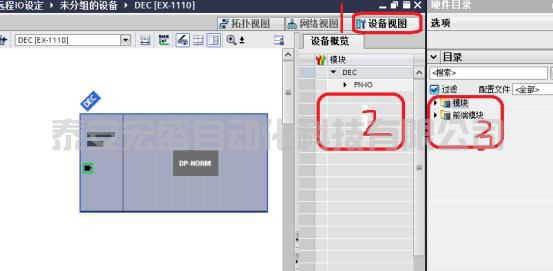

14、接下來我們需要將遠程I/O模塊添加IN，OUT點，在網絡視圖內點擊選中剛添加完成的模塊，點擊設備視圖，進入模塊的設定；如下圖所示；此時在2位置沒有I/O點位顯示，3位置可以看到可以供添加的I/O擴展模塊；

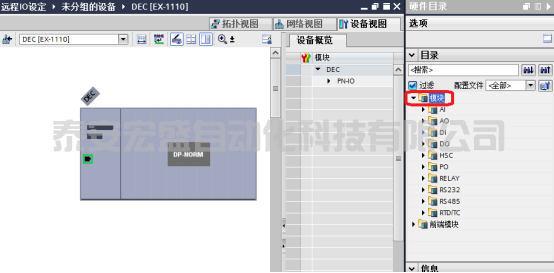

15、點擊目錄內“模塊”下拉菜單顯示可以添加的模塊種類有很多，下面依數字量I/O為例演示；

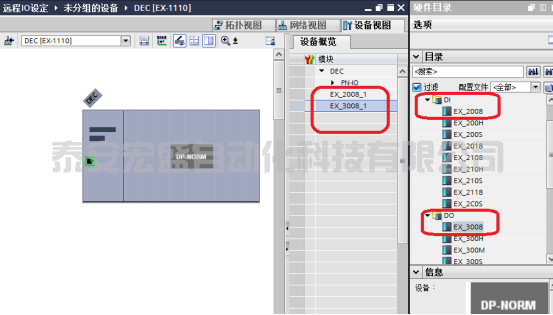

16、點擊“DI”數字輸出下拉菜單，“DO”數字輸出菜單添加需要的模塊，添加完成后，如下圖所示；

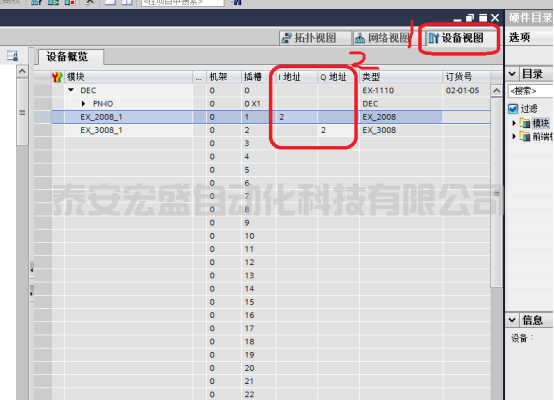

17、硬件添加部分就完成了，下面來看一下添加的I/O模塊地址如何查看，在網絡視圖中選中添加的設備，點擊右上角“設備視圖”這時可以看到設備概覽也顯示了相關信息，將窗口向左拉大，就可以看到剛添加的I/O模塊的輸入，輸出開始地址，第一個輸入模塊的第一個輸入點即為“I2.0”輸出第一個點為“Q2.0”
完成以上操作后，遠程I/O就設定完成了，編譯一下發現無報錯信息，這時就可以使用了。
