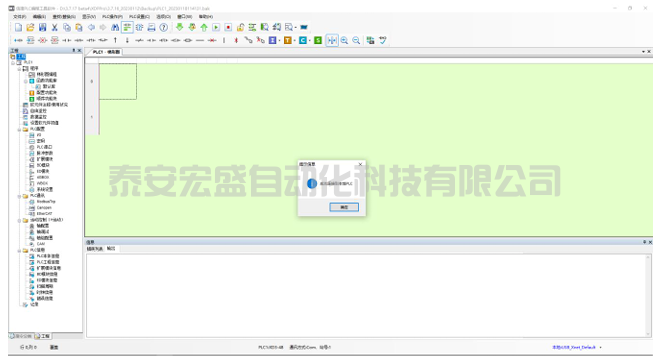

XDPPro是一款支持廉梯形圖編程或指令表編程的編程方法的多用途編程專用工具。APP可以使用二種編程方法：梯形圖編程或指令表編程。XD3系列產品可編程控制板，PLC的基本要素的完成，包含聯網、程序流程上下載、PLC的起停、數據信息上下載、有關記錄查詢、PLC的復位、程序流程的加開啟和印刷等作用。

安裝軟件 將下載的軟件解壓縮，直接雙擊“XDPPro_3.7.16”安裝，在安裝完 PLC 編程軟件之后，系統會提示 是否安裝 USB 驅動、XINJEConfig 軟件，根據提示一鍵安裝 USB 驅動、XINJEConfig 軟件。

 【注】： ① PLC 軟件可以安裝在 C 盤以外的其他硬盤中，如 D 盤、E 盤等，XINJEConfig 軟件安裝在 C 盤中；

 ② 軟件安裝路徑不要出現中文；

 ③ Win7 及以上操作系統，請以管理員身份安裝軟件；

 ④ 安裝時，請關閉電腦上的殺毒和防御軟件；

 ⑤ 安裝完后，若出現 X-net-windows 是否允許訪問的彈出框，請務必點擊允許訪問。

下載掃碼關注公眾號菜單欄回復：xjxd3717

2.4 使用 USB 口下載程序注意事項

 1）如何查看 USB 下載線連接電腦時的端口號 以 Win10 系統為例，PLC 上電狀態并通過 USB 下載線連接電腦，鼠標右鍵點擊“此電腦”或者“我的 電腦”，選擇“管理”，如下圖：

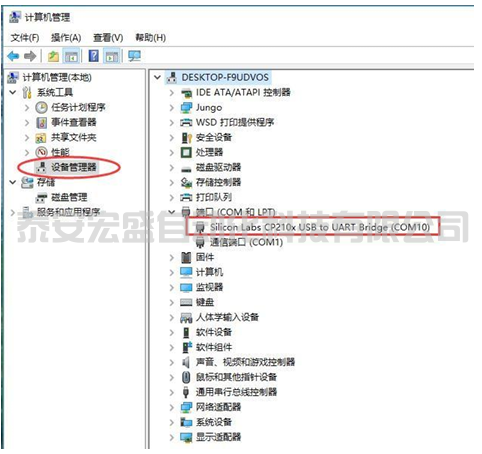

在彈出的計算機管理界面中點擊“設備管理器”，展開端口列表，可以在端口下看到 USB 下載線的端 口名稱以及端口號，如下圖所示端口號為 COM10

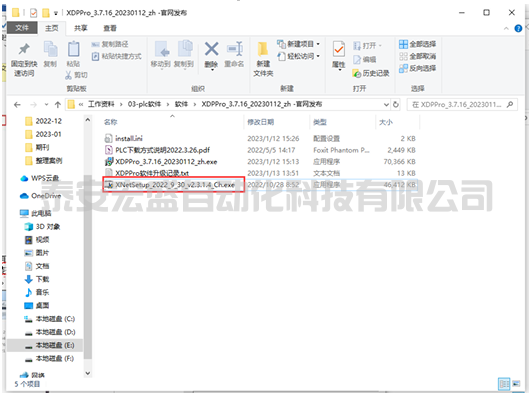

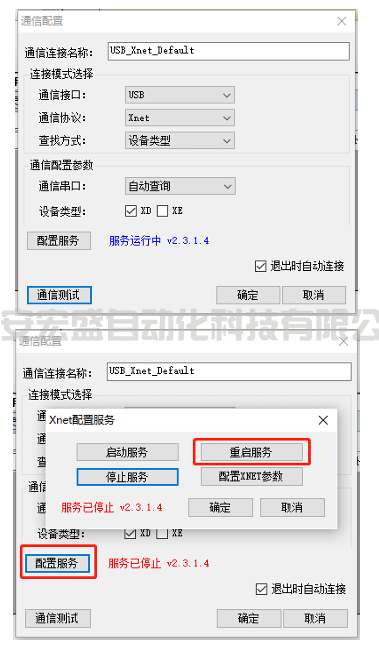

2）若切換到 XNet 通訊后，下方顯示“服務已停止 v  ”或者“服務運行中 v  ”，沒有相應的XINJEConfig版本號， 且點擊重啟服務提示“xnet service is not installed”，說明 XINJEConfig 未安裝或者安裝有問題，找到之前的 XD 的軟件安裝包解壓之后的文件夾，雙擊“XNetSetup_2022_9_30_v2.3.1.4_Ch”安裝。

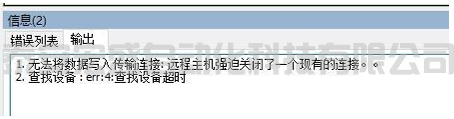

3）當軟件連接中出現如下圖所示錯誤時，請檢查 PLC 是否上電狀態、USB 下載線是否連接正常、USB 驅動和 XINJEConfig 軟件是否安裝正常?？赏ㄟ^將配置參數下的端口號由自動查詢改為對應的 USB 下載線端口號、插拔 PLC 上的 USB、PLC 斷電重新上電、更換電腦上的 USB 連接口、通過 Modbus 連接初始化 PLC 以及重裝 XINJEConfig 來連接。

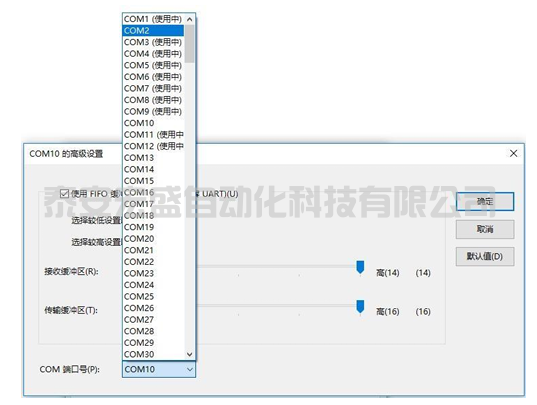

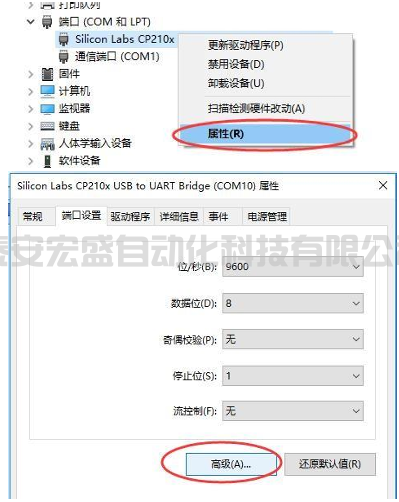

4）若 PLC 的端口號超過 COM20，出現連接不上的情況時，請將電腦的COM 口號修改至20 以下， 未 使用端口號較多時，盡量選擇修改到10 以內。鼠標右鍵點擊端口號，選擇屬性，在屬性界面中，點擊端口設 置，選擇高級（上方其它參數請勿修改），在高級設置的COM 端口號中選擇較低編號的COM 口， 點擊確定 即可。編程軟件以新改的端口號連接。

5）若 PLC 固件版本為 V3.4 以下版本，請使用低版本的編程軟件及 XINJEConfig 軟件。
