在MD280 系列變頻器中，提供RS485 通訊接口，用戶可通過PC/PLC 實現集中控制（設定變頻器運行命令、功能碼參數正反轉和啟停、讀取變頻器的工作狀態及故障信息等），以適應特定的使用要求。若外接設備的通訊口為RS232 時，需要另加RS232/RS485 轉換設備。
由《MD280 系列通用變頻器用戶手冊》可知MD280 系列變頻器通訊協議是一種異步串行的主從Modbus通訊協議，所以我們海為的MODW指令和MODR指令來對變頻器進行設置。
匯川變頻器硬件設置：
1，變頻器控制信號設置
由上圖可知，匯川變頻器的起?？刂泼钣? 個來源，分別是面板控制、端子控制、通訊控制。MD280 系列變頻器自帶RS485 通訊接口，可以通過RS485 通訊與上位機進行數據交互，實現PC/PLC 集中控制，本例采用通訊方式設定變頻器運行命令、功能碼參數、讀取變頻器的工作狀態及故障信息等，以適應特定的使用要求，所以本例選擇2。
2，波特率設置

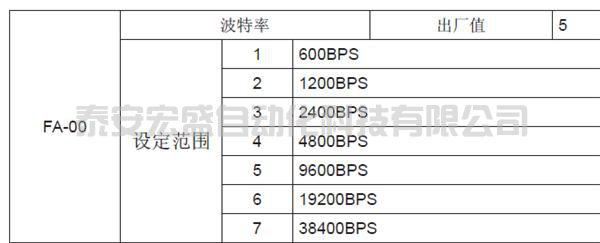

由上圖可知，匯川變頻器波特率有7種可以選擇，默認值為5，本例選擇5。上位機與變頻器設定的波特率必須一致，否則，通訊無法進行。波特率越大，通訊速度越快。
3，數據格式設置

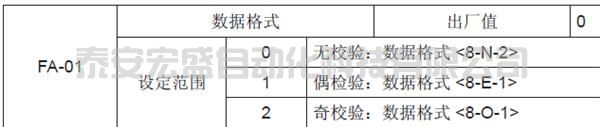

由上圖可知，匯川變頻器數據格式有3種模式，默認值為0，本例選擇0。無校驗時，每個字節長度為11 位，其中1 位起始位，8 位數據位，2 位結束位。上位機與變頻器設定的數據格式必須一致，否則，通訊無法進行。
4，從機地址設置
由上圖可知，匯川變頻器地址范圍為0到247，默認值為1，本例選擇1。
5，寫入頻率地址

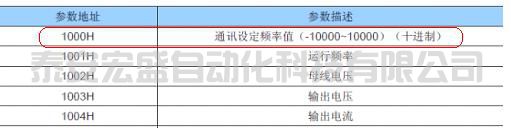

要對變頻器的頻率進行設置，只要對其內部地址1000H寫入頻率值就可以了，1000H（十進制4096）。
6，控制命令地址

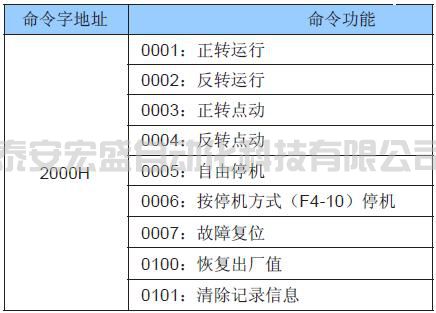

要對變頻器的頻率進行命令設置，只要對其內部地址2000H（十進制8192）。因此正傳的時候?qū)懭?，反轉寫入2，自由停機寫入5。
通過以上設置我們可知，本例控制匯川變頻器采用Modbus通信協議，通信資料格式為：9600 N 8 2 ，變頻器的地址為1。然后對相應的地址寫值就可以了。
程序解析：

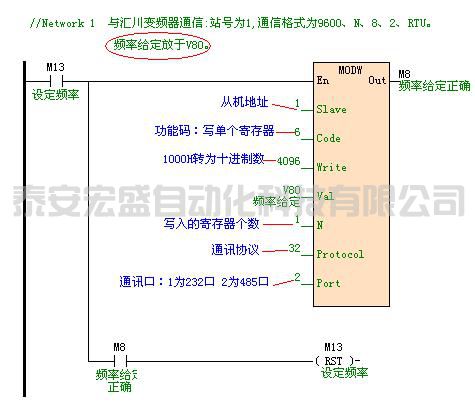

1，設定頻率值：

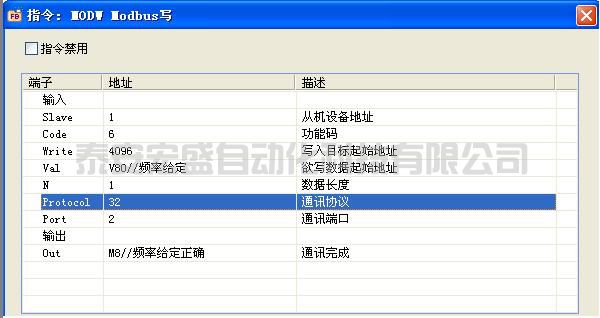

雙擊Protocol管腳，如下圖：

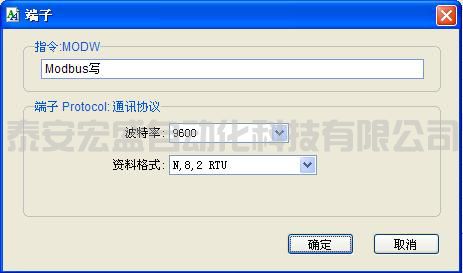

雙擊通訊協議，進行如下圖設置：
點擊確定，完成設置。

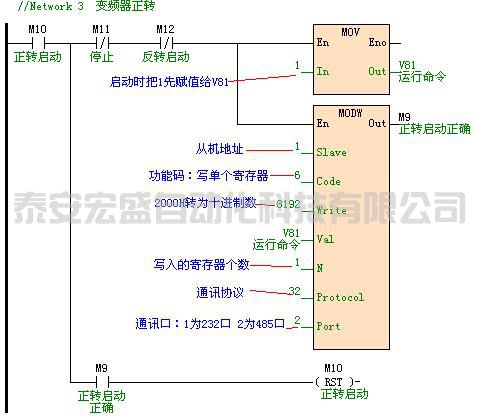

2，設置變頻器正轉：
其他的功能如反轉，停止及其當前運行的頻率值與上述過程大同小異，在此不過多贅述。
