1、硬件準備：機器人需添加888-2PROFINET Controller/Device或888-3 PROFINET Device ,并將 PROFINET網線連接到機器人主機內X2（LAN）口上。

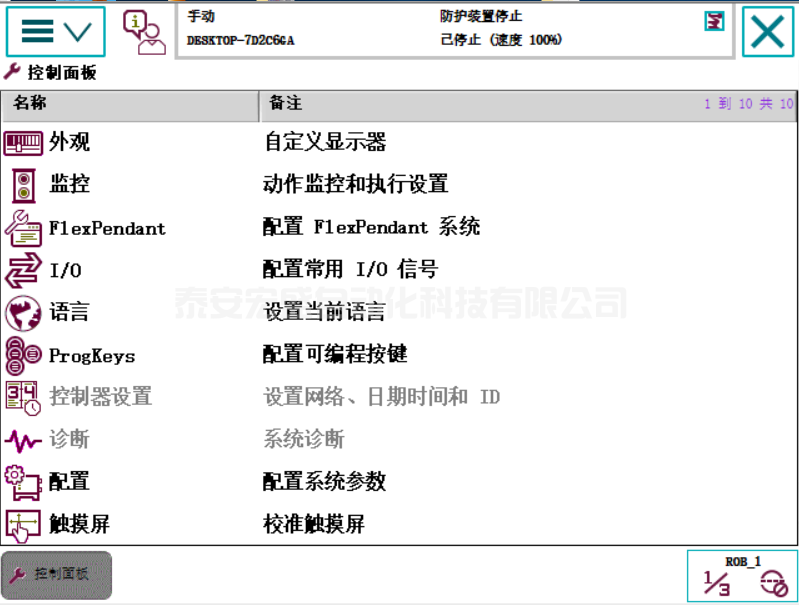

2、點擊 ABB→控制面板→配置，如下圖所示。

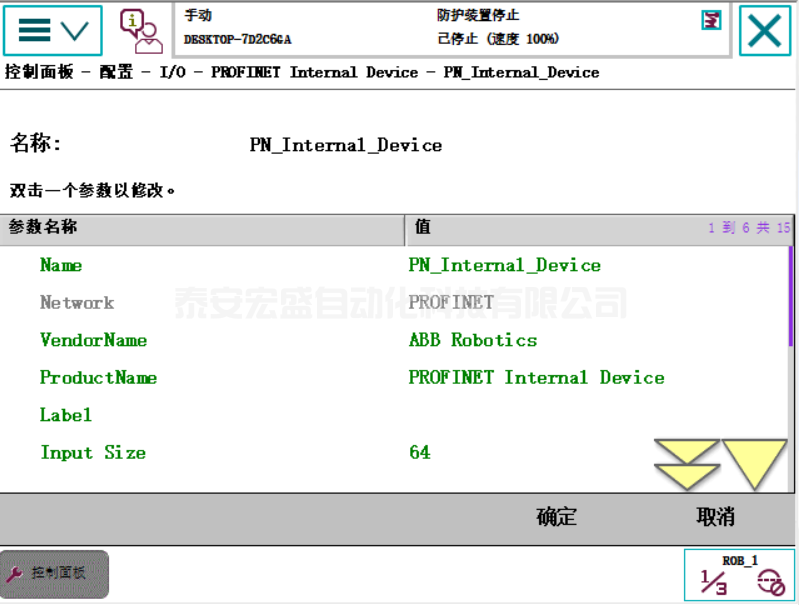

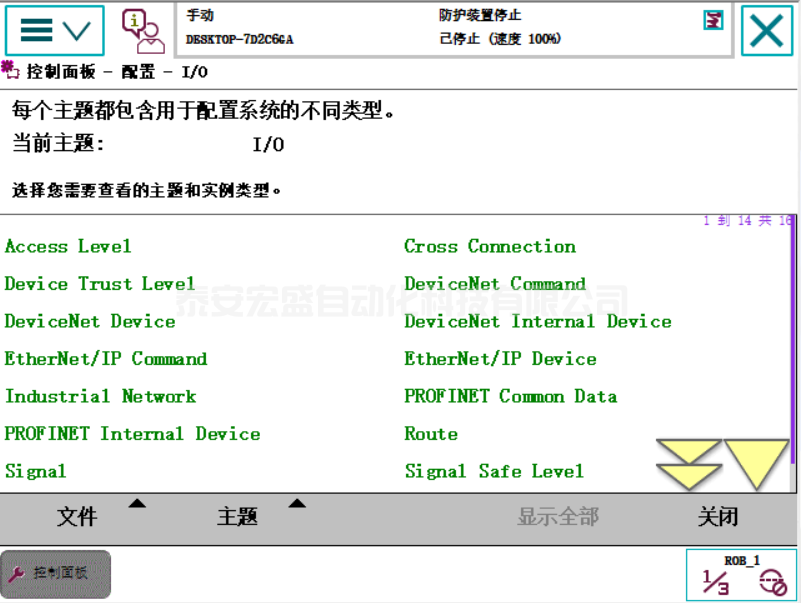

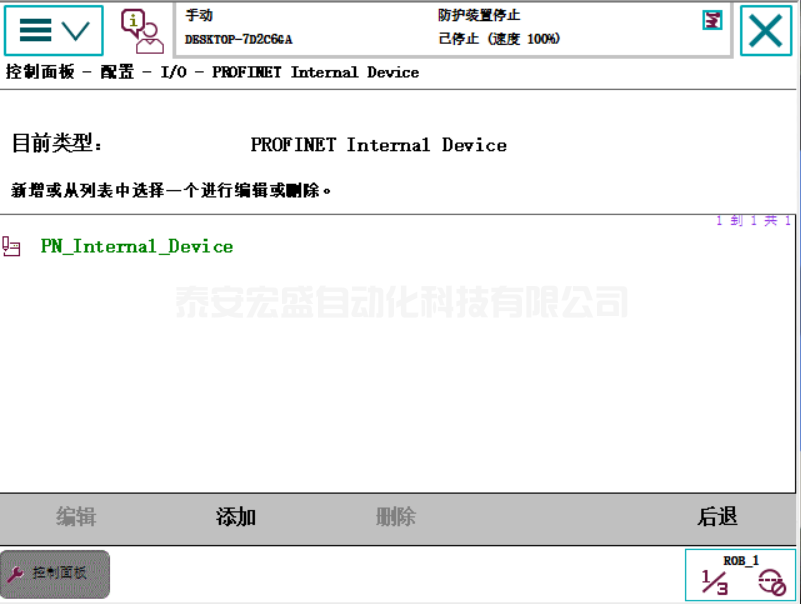

3、選擇：主題→I/O→PROFINET Internal Device→添加→PN_Internal_Device→組態Input Size為64個字節輸入、Output Size為64個字節輸出（字節大小與PLC相一致）→確定。

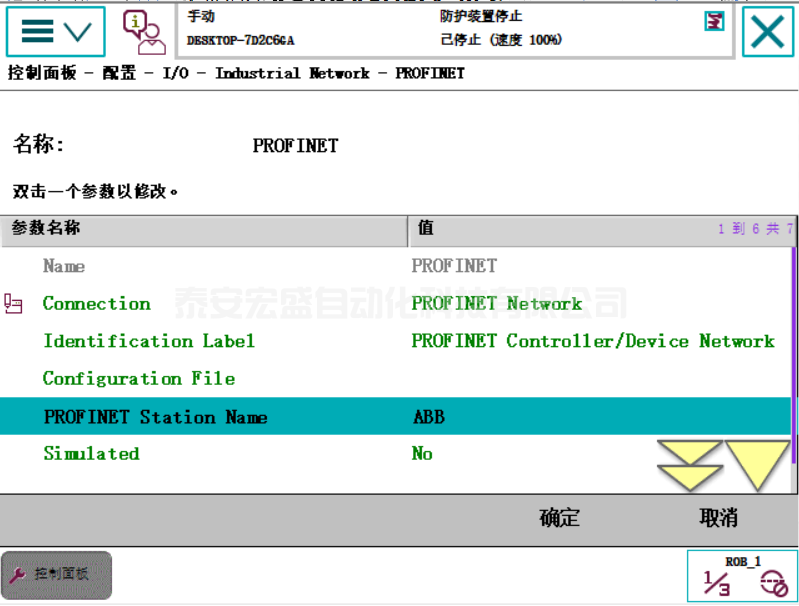

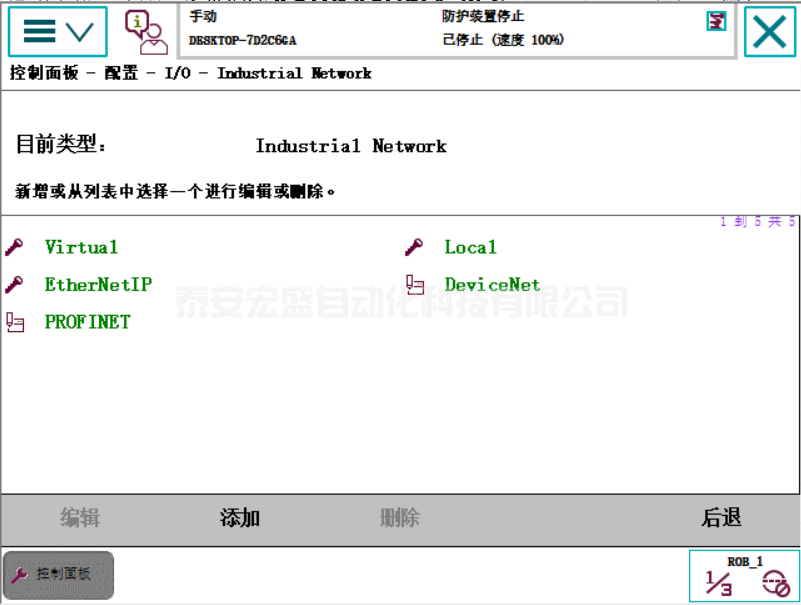

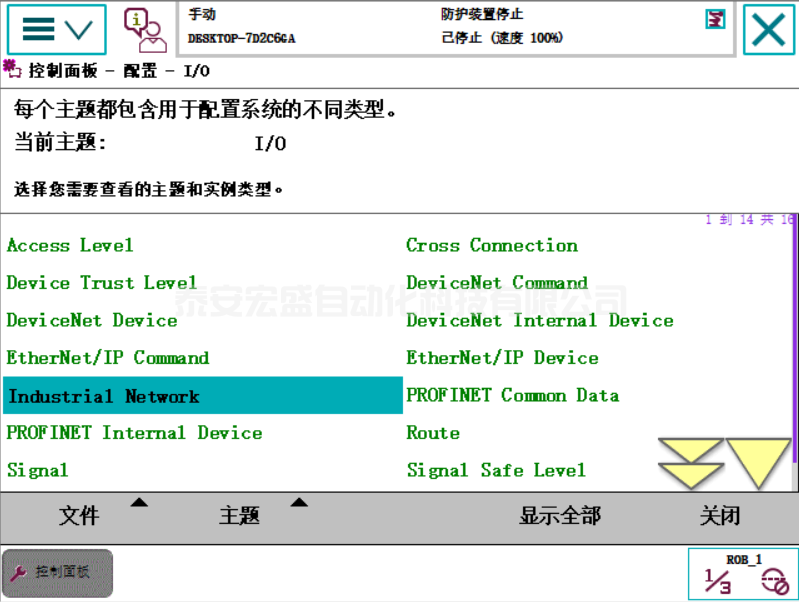

4、返回上一級菜單，選擇Industrial Network→添加→PROFINET，其中參數PROFINET Station Name設置的名稱設置成ABB（要與PLC中一致）。

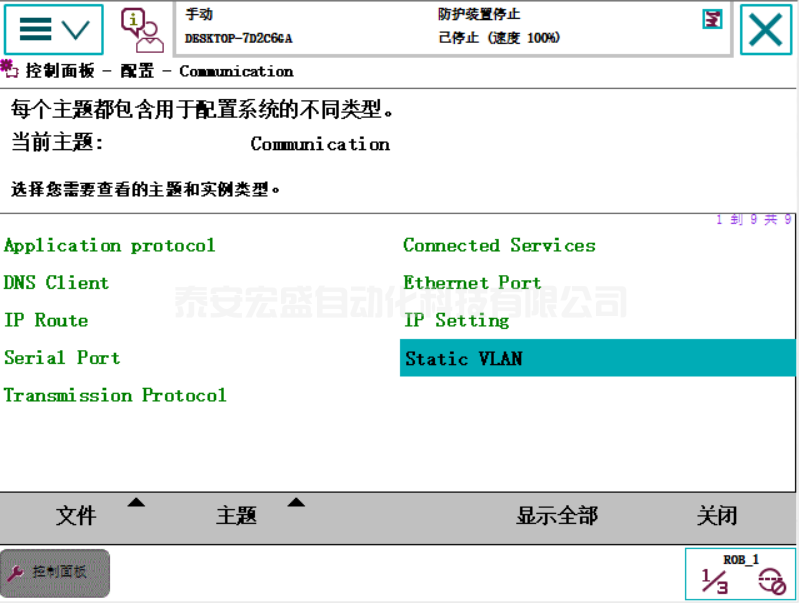

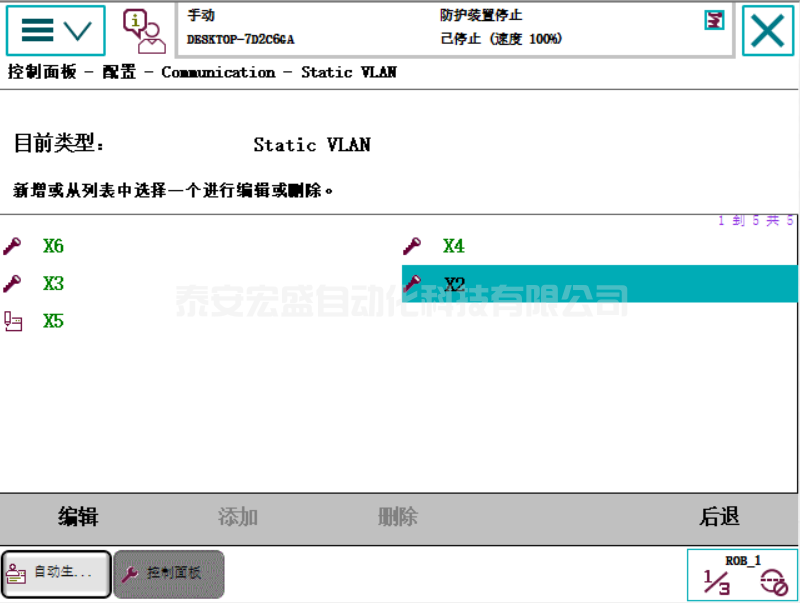

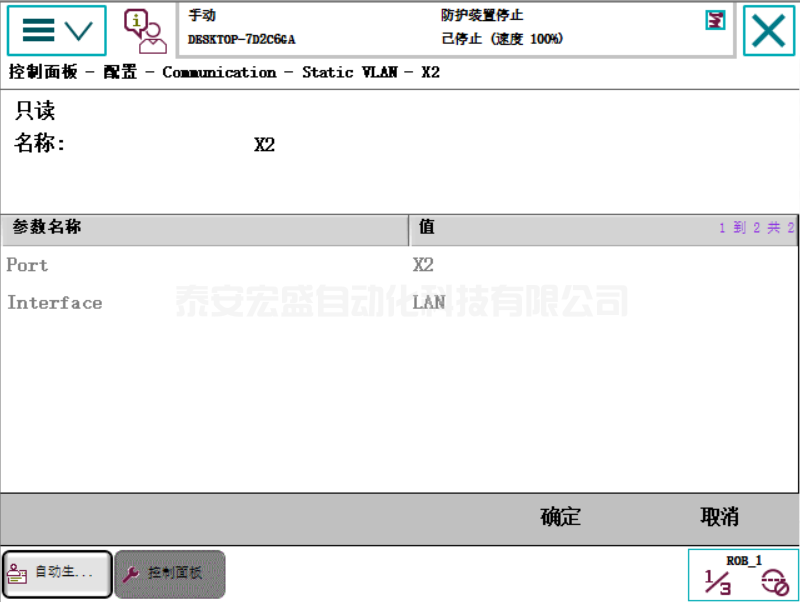

5、返回上一級菜單，選擇主題→Communication→Static VLAN→X2→編輯（查看是否為L(zhǎng)AN）。

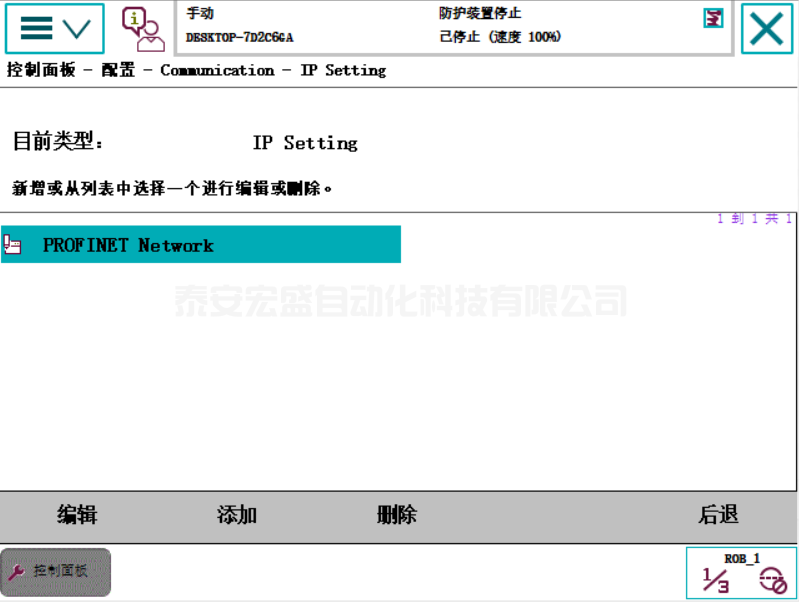

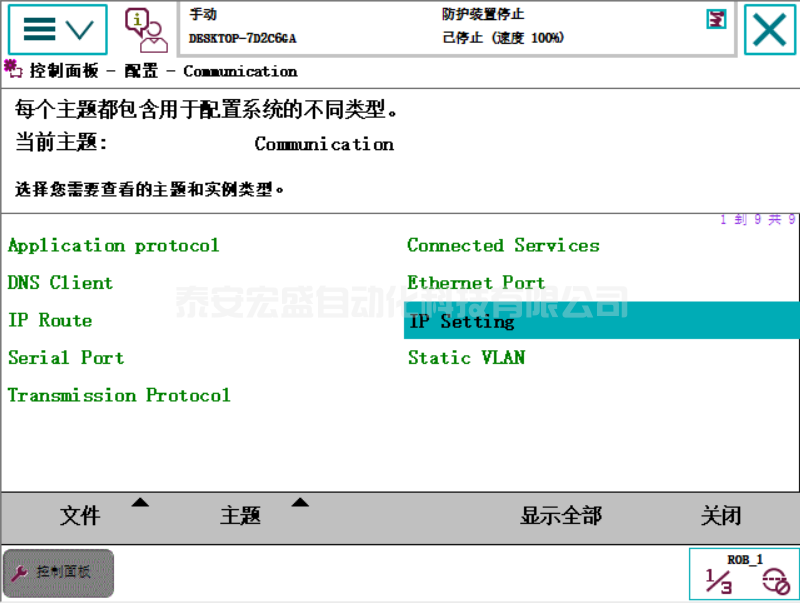

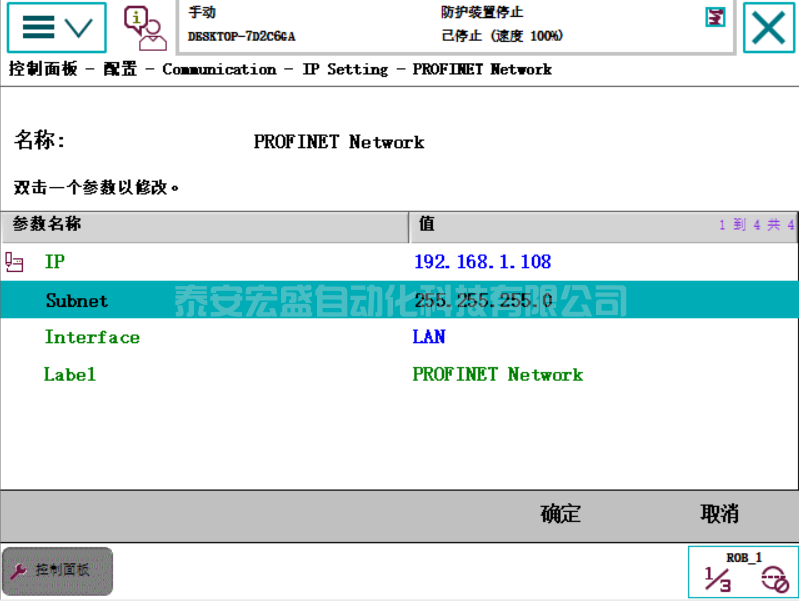

6、返回上一級菜單，選擇主題→Communication→IP Setting→選擇PROFINET Network→編輯→設置IP地址（為了防止PROFINET的地址與控制器本身地址沖突，可以設置控制器的網絡連接為不使用IP，設置方法請參照RobotStudio如何連接ABB機器人）。

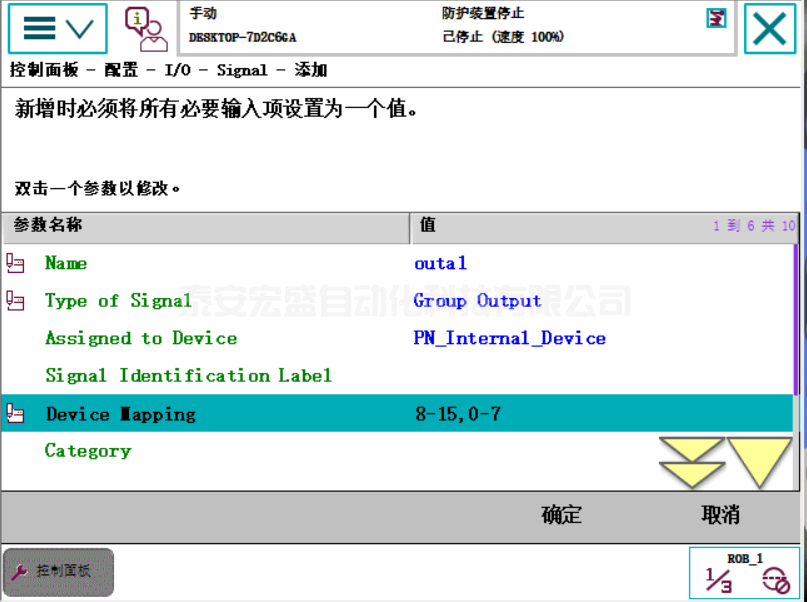

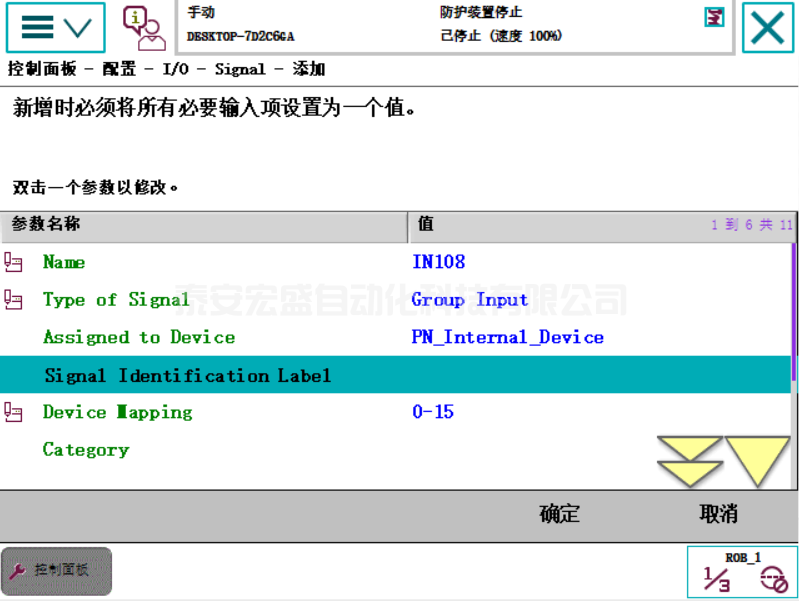

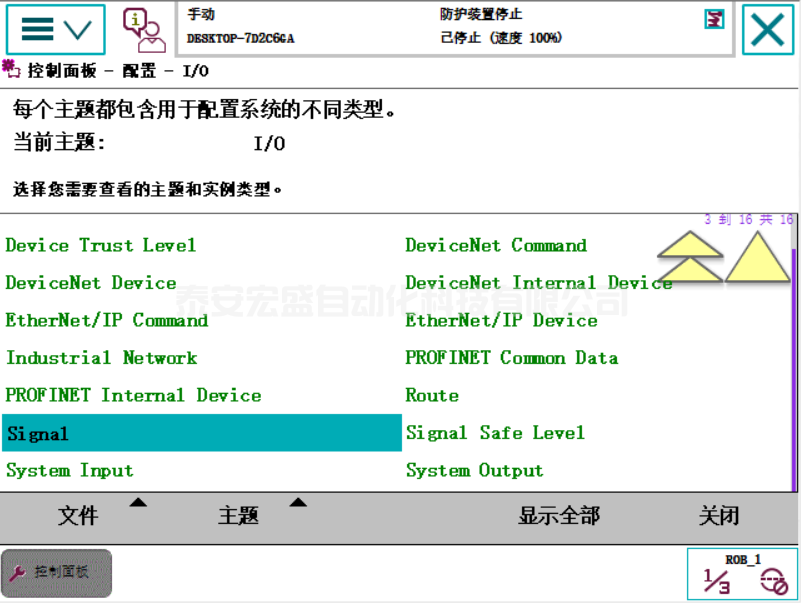

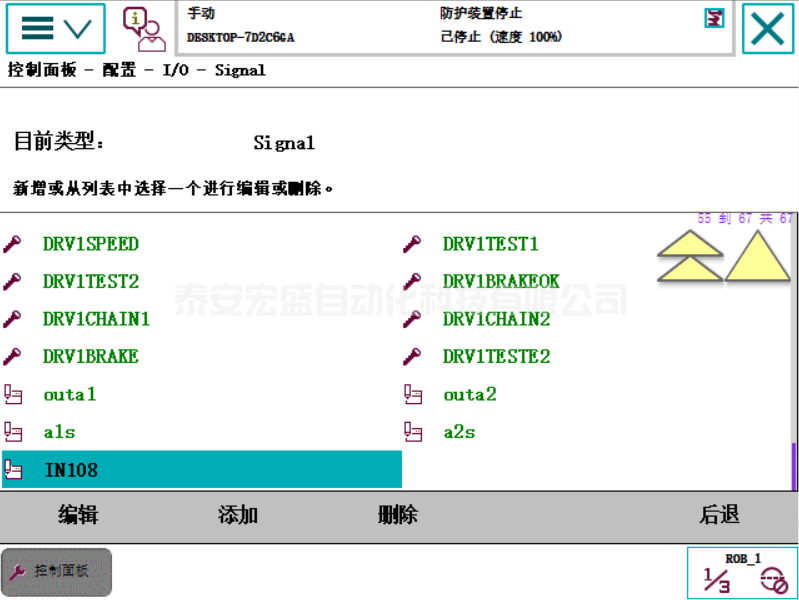

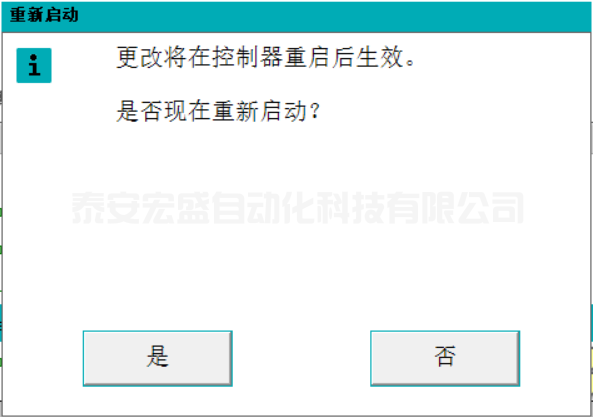

7、返回上一級菜單，選擇主題→I/O→Signal，配置輸入輸出信號（這里向大家提供一個16位組輸入信號，兩個16位組輸出信號，兩個數字量輸出信號的配置方法）。
二、PLC端設置
1、添加ABB機器人的GSD文件（在博圖菜單欄選擇選項→管理通用站描述文件(GSD)→選擇路徑，勾選GSD文件，點擊安裝，等待安裝完成）。
2、組態與實際設備相符的PLC硬件。

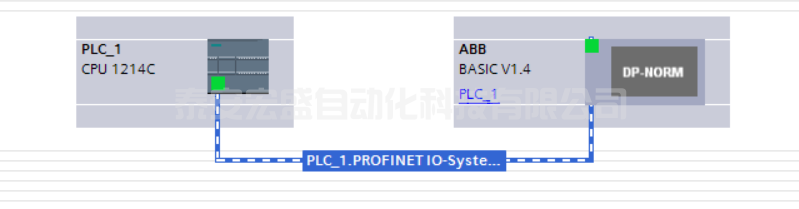

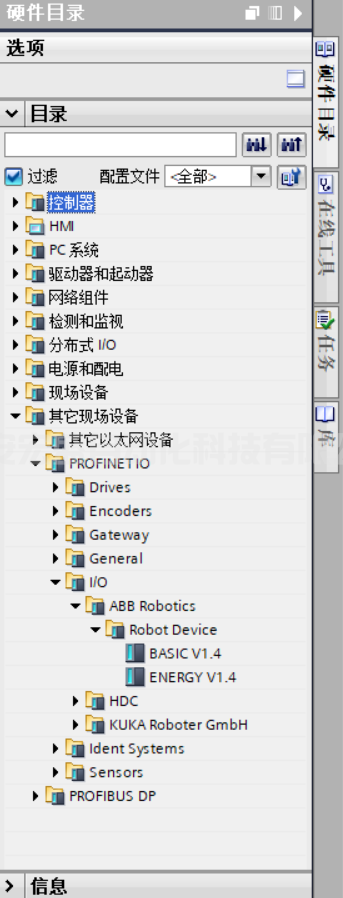

3、打開網絡視圖，在硬件目錄中找到ABB設備并添加（路徑為硬件目錄→其他現場設備→PROFINET IO→I/O→ABB Robotics→Robot Device→找到“BASIC V1.4”)。
4、修改新添加的ABB設備名稱為ABB，并將其分配給已添加的PLC。

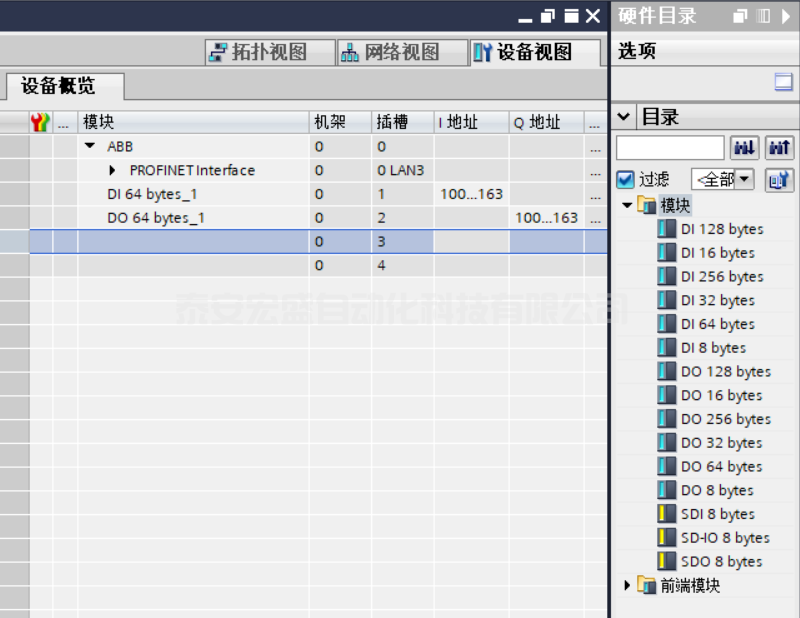

5、雙擊ABB硬件設備進入設備視圖，在硬件目錄中找到“模塊”中的DI 64 bytes和DO 64 bytes添加到右側的設備概覽中，并修改其起始地址。

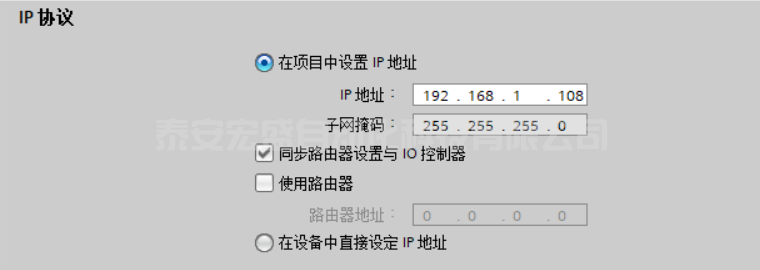

6、在設備視圖中雙擊“BASIC V1.4”，在下方的屬性中修改其IP地址。
7、打開PLC監控表監控對應的IO數據，修改一臺設備的輸出，看另一臺是否能準確無誤的收到對應數據。
數據對照如下：
| PLC地址 | 機器人信號 |
| QW100 | IN108 |
| IW100 | outa1 |
| IW102 | outa2 |
| I104.0 | a1s |
| I104.1 | a2s |
