在化工企業，泵類負載占多數，從工業控制和節能方面考慮，很多負載都配置了變頻器。從機械特性方面講，泵類負載與風機類負載有相同的特性，都屬于二次方負載，所以，在選擇變頻器和變頻器參數設置方面，與風機都有相同之處。

在選擇變頻器時，有風機、泵類專用變頻器，都是從二者有相同機械特性方面來的。

既然是二次方負載，其輸出轉矩與轉速的平方成正比，即T=kn2，低速時，負載轉矩小，隨著轉速提升，負載轉矩將按平方關系遞增，變頻器輸出電流自然要增大。

二次方負載，同樣屬于可變轉矩負載，它與恒轉矩、恒功率負載不同，這點設置負載類型參數時，需要重點注意。

設拖動泵類負載的變頻器設置參數時，很多參數都可以參照拖動風機類負載的變頻器參數設置要點，略有些許不同。

拖動泵類負載的變頻器參數設置要點
①對泵類負載，在起動時阻力比較大，0速起動存在困難，所以，要設置一個起動頻率，這點與風機類負載有所不同；
②變頻器VF曲線可按二次方曲線選擇，有利于節能；



③由于泵類負載的起動轉矩要比風機大不少，在加減速時間參數設置時，要比風機類負載設置的長一些，尤其是重載起動的泵類，若加減速過快，容易在管路內形成沖擊，對管路和閥門都會有破壞作用。所以，泵類負載在設置加減速時間時，既不能過壓、過流，又要避免對管路的沖擊；
④在加減速方式上，要考慮開始提頻時，可以快一點，隨著頻率升高，時間越緩，降速亦然，頻率高時緩著點，頻率低時快一點，這類加減速曲線比較適合泵類運行；
⑤在啟停方式上，可選擇直接起動，推薦選擇減速停車方式。
⑥拖動泵類負載的變頻器頻率設置最大不可超過50Hz，最小頻率為0，可根據實際需要設定它的上下限頻率。

關于泵類負載的閉環控制

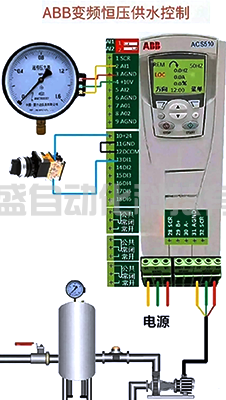

最常用的就是恒壓供水，通過PID調節來控制變頻器，這點在昌暉儀表網以前有幾篇文章介紹過，不再詳述，也可以參照下圖：



預置好比例增益P和積分時間Ⅰ后，能使供水壓力保持平穩。

閉環控制相比于開環，其應用相對來說還是比較少，但閉環控制中的恒壓供水比較有代表性，才不止一次的拿出來說道。
